2015年下半年軟件設計師考試真題下午卷

  試題二（共15分）
閱讀下列說明，回答問題1至問題3，將解答填入答題紙的對應欄內。
【說明】
      某企業擬構建一個高效、低成本、符合企業實際發展需要的辦公自動化系統。工程師小李主要承擔該系統的公告管理和消息管理模塊的研發工作。公告管理模塊的主要功能包括添加、修改、刪除和查看公告。消息管理模塊的主要功能是消息群發。
      小李根據前期調研和需求分析進行了概念模型設計，具體情況分述如下：
  【需求分析結果】
  (1)該企業設有研發部、財務部、銷售部等多個部門，每個部門只有一名部門經理，有多名員工，每名員工只屬于一個部門，部門信息包括：部門號、名稱、部門經理和電話，其中部門號確定部門關系的每一個元組。
  (2)員工信息包括：員工號、姓名、崗位、電話和密碼。員工號確定員工關系的每一個元組；崗位主要有經理、部門經理、管理員等，不同崗位具有不同的權限。一名員工只對應一個崗位，但一個崗位可對應多名員工。
(3)消息信息包括：編號、內容、消息類型、接收人、接收時間、發送時間和發送人。其中（編號，接收入）標識消息關系中的每一個元組。一條消息可以發送給多個接收人，一個接收人可以接收多條消息。
(4)公告信息包括：編號、標題、名稱、內容、發布部門、發布時間。其中編號確定公告關系的每二個元組。一份公告對應一個發布部門，但一個部門可以發布多份公告；一份公告可以被多名員工閱讀，一名員工可以閱讀多份公告。
【概念模型設計】

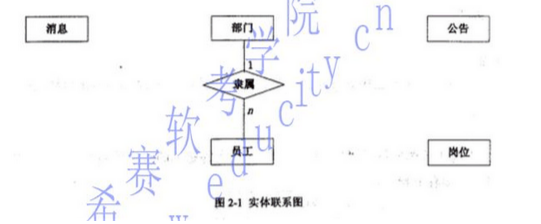

  根據需求分析階段收集的信息，設計的實體聯系圖（不完整）如圖2-1所示：

  【邏輯結構設計】
  根據概念模型設計階段完成的實體聯系圖，得出如下關系模式（不完整）：
  部門((a)，部門經理，電話)員工（員工號,姓名,崗位號,部門號，電話，密碼）崗位（崗位號，名稱，權限）
  消息((b),消息類型，接收時間，發送時間，發送人）
  公告((c)，名稱，內容，發布部門，發布時間）
  閱讀公告((d),閱讀時間)
  【問題1】（5分）
  根據問題描述，補充四個聯系，完善圖2-1所示的實體聯系圖。聯系名可用聯系1、聯系2、聯系3和聯系4代替，聯系的類型分為1:1、1:n和m:n（或1:1、1:*和*：*）。
  【問題2】（8分）
(1)根據實體聯系圖，將關系模式中的空(a)～(d)補充完整。
  (2)給出“消息”和“閱讀公告”關系模式的主鍵與外鍵。
  【問題3】（2分）、
  消息和公告關系中都有“編號”屬性，請問它是屬于命名沖突嗎？用100字以內文字說明原因。
