2012上半年數據庫系統工程師考試真題及答案解析

下午卷

試題三（共15 分）
  【說明】
  某醫院擬開發一套住院病人信息管理系統，以方便對住院病人、醫生、護士和手術等信息進行管理。

【需求分析】
  (1)系統登記每個病人的住院信息，包括：病案號、病人的姓名、性別、地址、身份證號、電話號碼、入院時間及病床信息等，每個病床有所屬的病房及病區。如表3-1 所示。其中病案號標識病人本次住院的信息。

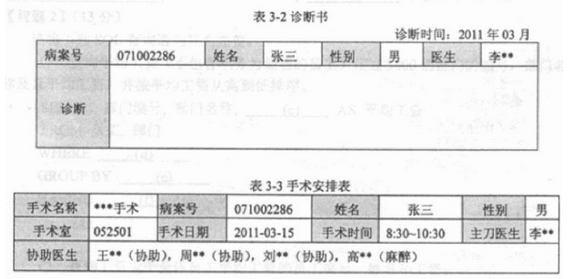

      (2)在一個病人的一次住院期間，由一名醫生對該病人的病情進行診斷，并填寫一份診斷書，如表3-2 所示。對于需要進行一次或多次手術的病人，系統記錄手術名稱、手術室、手術日期、手術時間、主刀醫生及多名協助醫生，每名醫生在手術中的責任不同，如表3-3 所示，其中手術室包含手術室號、樓層、地點和類型等信息。

      (3)護士分為兩類：病床護士和手術室護士。每個病床護士負責護理一個病區內的所有病人，每個病區由多名護士負責護理。手術室護士負責手術室的護理工作。每個手術室護士負責多個手術室，每個手術室由多名護士負責，每個護士在手術室中有不同的責任，并由系統記錄其責任。
  【概念模型設計】

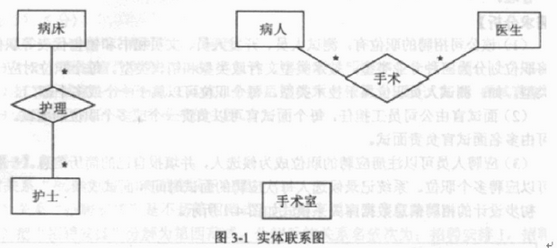

  根據需求階段收集的信息，設計的實體聯系圖（不完整）如圖3-1 所示。
  【邏輯結構設計】
根據概念模型設計階段完成的實體聯系圖，得出如下關系模式（不完整）：


  病床（病床號，病房，病房類型，所屬病區）
      護士（護士編號，姓名，類型，性別，級別）
      病床護士( (1)___)
手術室（手術室號，樓層，地點，類型）
手術室護士((2)___)
病人( (3) ________，姓名，性別，地址，身份證號，電話號碼，入院時間）
醫生（醫生編號，姓名，性別，職稱，所屬科室）
診斷書( (4)______ ，診斷，診斷時間）
  手術安排（病案號，手術室號，手術時間，手術名稱）
  手術醫生安排( (5) ，醫生責任）
  【問題1】（7 分）
補充圖3-1 中的聯系和聯系的類型。
  【問題2】（5 分）
根據圖3-1，將邏輯結構設計階段生成的關系模式中的空(1)～(5)補充完整，并用下劃線指出 主鍵。
   【問題3】（3 分）
如果系統還需要記錄醫生給病人的用藥情況，即記錄醫生給病人所開處方中藥品的名稱、用量、價格、藥品的生產廠家等信息。請根據該要求，對圖3-1 進行修改，畫出補充后的實體、實體間聯系和聯系的類型。

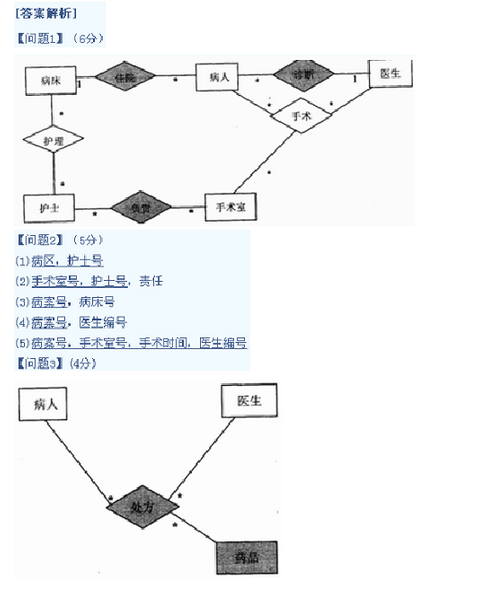

  參考答案
