2014上半年數據庫系統工程師考試真題及答案解析

下午卷

  試題一．閱讀下列說明和圖，回答問題1至問題4，將解答填入答題紙的對應欄內。

  【說明】
    某巴士維修連鎖公司欲開發巴士維修系統，以維護與維修相關的信息。該系統的 主要功能如下：
    1)記錄巴士ID和維修問題。巴士到車庫進行維修，系統將巴士基本信息和ID 記錄在巴士列表文件中，將待維修機械問題記錄在維修記錄文件中，并生成維修訂單。

2)確定所需部件。根據維修訂單確定維修所需部件，并在部件清單中進行標記。

3)完成維修。機械師根據維修記錄文件中的待維修機械問題，完成對巴士的維修， 登記維修情況；將機械問題維修情況記錄在維修記錄文件中，將所用部件記錄在部件 清單中，并將所用部件清單發送給庫存管理系統以對部件使用情況進行監控。巴士司機可查看已維修機械問題。
4)記錄維修工時。將機械師提供的維修工時記錄在人事檔案中,將維修總結發送 給主管進行績效考核。
      5)計算維修總成本。計算部件清單中實際所用部件、人事檔案中所用維修工時的 總成本；將維修工時和所用部件成本詳細信息給會計進行計費。

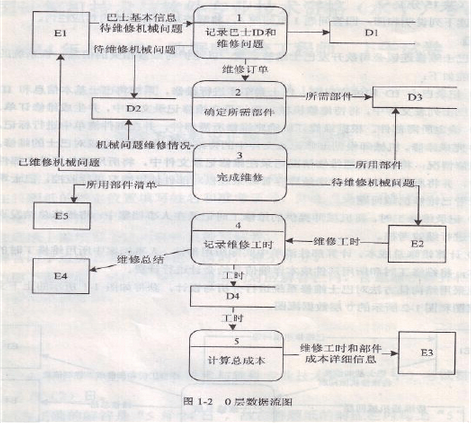

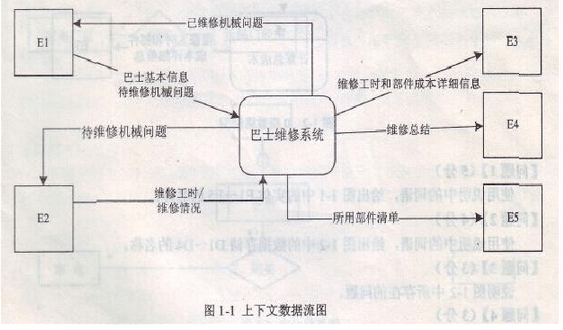

      現采用結構化方法對巴士維修系統進行分析與設計，獲得如圖1-1所示的上下文 數據流圖和圖1-2所示的0層數據流圖。


  【問題1】（5分）
  使用說明中的詞語，給出圖1-1中的實體E1?E5的名稱。
【問題2】（4分）
        使用說明中的詞語，給出圖1-2中的數據存儲D1?D4的名稱。
      【問題3】(3分)
        說明圖1-2中所存在的問題。
      【問題4】（3分）
  根據說明和圖中術語，釆用補充數據流的方式，改正圖1-2中的問題。要求給出 所補充數據流的名稱、起點和終點。

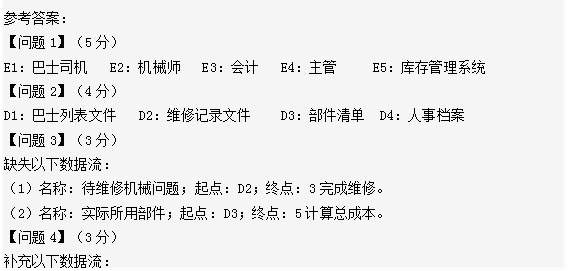

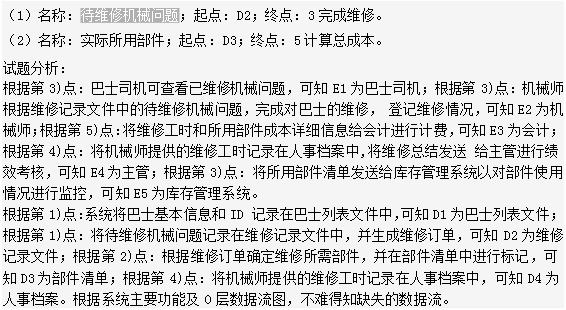

  參考答案及解析
