    下午試題，是軟件設計師考試的一大難點，除了掌握對應的知識點外，還要多做歷年軟考真題來鞏固學過的知識點，希賽小編為大家整理了2014上半年軟件設計師考試下午真題，希望對大家有所幫助。

      試題一（共15分）

      閱讀下列說明和圖，回答問題1至問題4，將解答填入答題紙的對應欄內。

      【說明】

      某巴士維修連鎖公司欲開發巴士維修系統，以維護與維修相關的信息。該系統的主要功能如下：

      1)記錄巴士ID和維修問題。巴士到車庫進行維修，系統將巴士基本信息和ID記錄在巴士列表文件中，將待維修機械問題記錄在維修記錄文件中，并生成維修訂單。

      2)確定所需部件。根據維修訂單確定維修所需部件，并在部件清單中進行標記。

      3)完成維修。機械師根據維修記錄文件中的待維修機械問題，完成對巴士的維修，登記維修情況；將機械問題維修情況記錄在維修記錄文件中，將所用部件記錄在部件清單中，并將所用部件清單發送給庫存管理系統以對部件使用情況進行監控。巴士司機可查看已維修機械問題。

      4)記錄維修工時。將機械師提供的維修工時記錄在人事檔案中；將維修總結發送給主管進行績效考核。

      5)計算維修總成本。計算部件清單中實際所用部件、人事檔案中所用維修工時的總成本；將維修工時和所用部件成本詳細信息給會計進行計費。

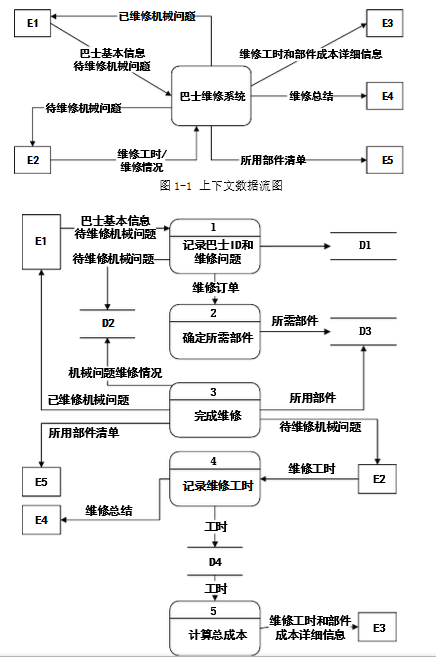

      現采用結構化方法對巴士維修系統進行分析與設計，獲得如圖1-1所示的上下文數據流圖和圖1-2所示的0層數據流圖。

      問題1.1使用說明中的詞語，給出圖l-1中的實體El～E5的名稱。

      答案：

      E1：巴士司機

      E2：機械師

      E3：會計

      E4：主管

      E5:庫存管理系數【軟考在線rkpass.cn，免費在線真題，定制學習計劃】

      問題1.2使用說明中的詞語，給出圖1-2中的數據存儲Dl～D4的名稱。

      答案：

      D1:巴士列表文件

      D2:維修記錄文件

      D3：部件清單

      D4：人事檔案

      問題1.3說明圖1-2中所存在的問題。

      答案：

      缺失以下數據流：

      1）名稱：待維修機械問題；起點：D2；終點：3完成維修。

      2）名稱：實際所用部件；起點：D3；終點：5計算總成本。

      問題1.4根據說明和圖中術語，采用補充數據流的方式，改正圖1-2中的問題。要求給出所補充數據流的名稱、起點和終點。

      答案：

      缺失以下數據流：

      1）名稱：待維修機械問題；起點：D2；終點：3完成維修。

      2）名稱：實際所用部件；起點：D3；終點：5計算總成本。
