試題一（共15分）
閱讀下列說明和圖，回答問題 1 至問題 4 ，將解答填入答題紙的對應欄內。
【說明】
某公司擬開發一個共享單車系統，采用北斗定位系統進行單車定位，提供針對用戶的APP  以及微信小程序、基于 Web 的管理與監控系統。該共享單車系統的主要功能如下。
1）用戶注冊登錄。用戶在APP端輸入手機號并獲取驗證碼后進行注冊，將用戶信息進行存儲。用戶登錄后顯示用戶所在位置周圍的單車。
2） 使用單車。
①掃碼/于動開鎖。通過掃描二維碼或手動輸入編碼獲取開鎖密碼，系統發送開鎖指 令進行開鎖，系統修改單車狀態，新建單車行程。
②騎行單車。單車定時上傳位置，更新行程。
③鎖車結賬。用戶停止使用或手動鎖車并結束行程后，系統根據己設置好的計費規則及使用時間自動結算，更新本次騎行的費用并顯示給用戶，用戶確認支付后，記錄行程的支付狀態。系統還將重置單車的開鎖密碼和單車狀態。
3）輔助管理。
①查詢。用戶可以查看行程列表和行程詳細信息。
②報修。用戶上報所在位置或單車位置以及單車故障信息并進行記錄。
4）管理與監控。
①單車管理及計費規則設置。商家對單車基礎信息、狀態等進行管理，對計費規則 進行設置并存儲。
②單車監控。對單車、故障、行程等進行查詢統計。

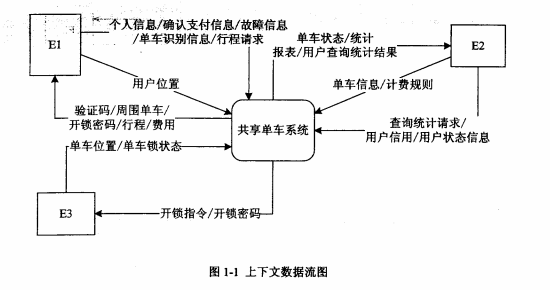

③用戶管理。管理用戶信用與狀態信息，對用戶進行查詢統計。 現采用結構化方法對共享單車系統進行分析與設計，獲得如圖 1-1 所示的上下文數據流圖和圖 1-2 所示的 0 層數據流圖。

【問題1】（3分）
使用說明中的詞語，給出圖 1-1 中的實體 El~E3 的名稱。
【問題2】（5分）
使用說明中的詞語，給出圖 1-2 中的數據存儲 Dl~D5 的名稱。
【問題3】（5分）

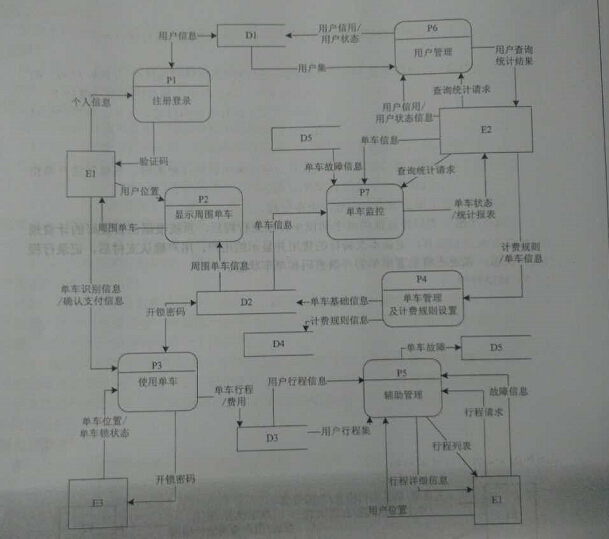

根據說明和圖中術語及符號，補充圖  1-2 中缺失的數據流及其起點和終點。
【問題4】（2分）
根據說明中術語，說明"使用單車"可以分解為哪些子加工？
【問題1】（共 15分）
閱讀下列說明，回答問題 1至問題，將解答填入答題紙的對應欄內。
【說明】
M 公司為了便于開展和管理各項業務活動，提高公司的知名度和影響力，擬構建一個基于網絡的會議策劃系統。
【需求分析結果】
該系統的部分功能及初步需求分析的結果如下 ：
（1）M 公司旗下有業務部、策劃部和其他部門。部門信息包括部門號、部門名、主管、聯系電話和郵箱號；每個部門只有一名主管，只負責管理本部門的工作，且主管參照員工關系的員工號；一個部門有多名員工，每名員工屬于且僅屬于一個部門。
（2）員工信息包括員工號、姓名、職位、聯系方式和薪資。職位包括主管、業務員、 策劃員等。業務員負責受理用戶申請，設置受理標志。一名業務員可以受理多個用戶申請，但一個用戶申請只能由一名業務員受理。
（3用戶信息包括用戶號、用戶名、銀行賬號、電話、聯系地址。用戶號標識用戶信息中的每一個元組。
（4） 用戶申請信息包括申請號、用戶號、會議日期、天數、參會人數、地點、預算和受理標志。申請號標識用戶申請信息中的每一個元組，且一個用戶可以提交多個申請，但一個用戶申請只對應一個用戶號。
（5）策劃部主管為己受理的用戶申請制定會議策劃任務。策劃任務包括申請號、任務明細和要求完成時間。申請號標識策劃任務的每一個元組。一個策劃任務只對應一個己受理的用戶申請，但一個策劃任務可由多名策劃員參與執行，且一名策劃員可以參與執行，且在項策劃任務。

  試題二（共15分）

【概念模型設計】

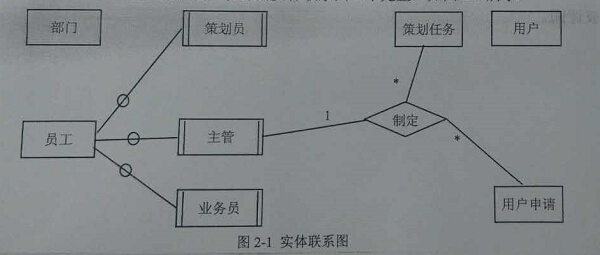

根據需求階段收集的信息，設計的實體聯系圖（不完整）如圖 2-1 所示。

【關系模型設計】
部門（部門和，部門名，部門主管，聯系電話，郵箱號）
員工（員工號，姓名，（  ），聯系方式，薪資）
用戶（用戶名，（  ），電話，聯系地址）
用戶申請（申請號，用戶號，會議日期，天數，參會人數，地點，受理標志，（  ））
執行（申請號，任務明細，（  ））
【問題1】（5分）
根據問題描述，補充五個聯系，完善圖2-1的實體聯系圖。聯系名可用聯系1、聯系2、聯系3、聯系4和聯系5，聯系的類型為1:1、1：n和m：n（或1:1、1：*和*：*）。
【問題2】（4分）
根據題意，將關系模型中的空（a）~（d）補充完整，并填入答題紙對應的位置上。
【問題3】（4分）
給出“用戶申請”和“策劃任務”關系模式的主鍵和外鍵。
【問題4】（2分）
請問“執行”關系模式的主鍵為全碼的說法正確嗎？為什么？
