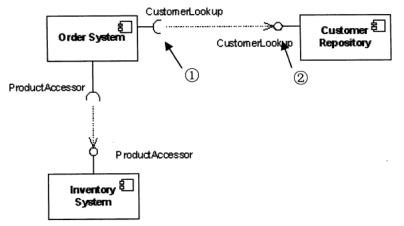

●下圖所示UML圖為（  ），用于展示（  ）。①和②分別表示（  ）。

（41）A．類圖

B.組件圖

C.通信圖

D.部署圖

（42）A．一組對象、接口、協作和它們之間的關系

B.收發消息的對象的結構組織

C.組件之間的組織和依賴

D.面向對象系統的物理模型

（43）A．供接口和供接口

B.需接口和需接口

C.供接口和需接口

D.需接口和供接口

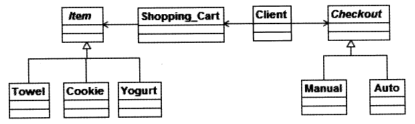

●假設現在要創建一個簡單的超市銷售系統，顧客將毛巾、餅干、酸奶等物品（Item）加入購物車（Shopping_Cart)，在收銀臺（Checkout）人工（Manual）或自動（Auto）地將購物車中每個物品的價格匯總到總價格后結帳。這一業務需求的類圖（方法略）設計如下圖所示，采用了（  ）模式。其中（  ）定義以一個Checkout對象為參數的accept操作，由子類實現此accept操作。此模式為（  ），適用于（  ）。

（44）A．觀察者（Observer）

B.訪問者（Visitor）

C.策略（Strategy）

D.橋接器（Bridge）

（45）A．Item

B.Shopping_Cart

C.Checkout

D.Manual和Auto

（46）A．創建型對象模式

B.結構型對象模式

C.行為型類模式

D.行為型對象模式

（47）A．必須保存一個對象在某一個時刻的（部分）狀態

B.想在不明確指定接收者的情況下向多個對象中的一個提交一個請求

C.需要對一個對象結構中的對象進行很多不同的并且不相關的操作

D.在不同的時刻指定、排列和執行請求

●在以階段劃分的編譯器中，（  ）階段的主要作用是分析程序中的句子結構是否正確。

（48）A．詞法分析

B.語法分析

C.語義分析

D.代碼生成

●下圖所示為一個不確定有限自動機（NFA）的狀態轉換圖。該NFA可識別字符串（  ）。

（49）A．0110

B.0101

C.1100

D.1010

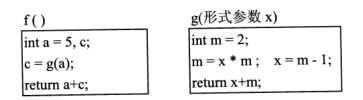

●函數f和g的定義如下圖所示。執行函數f時若采用引用（call by reference）方式調用函數g(a)，則函數f的返回值為（  ）。

（50）A．14

B.18

C.24

D.28
