5.2.1  STP/RSTP/MSTP協議
生成樹協議主要是為了解決以下幾個問題：
消除橋接網絡中可能存在的路徑回環；
對當前活動路徑產生阻塞、斷鏈等問題時提供冗余備份路徑
生成樹算法的基本思想是：在網橋之間傳遞特殊的消息，使之能夠據此來計算生成樹。這種特殊的消息稱為“配置消息（Configuration BPDU）”或者“配置BPDU”。通過BPDU信息的傳送，首先在網絡中選出根交換機（也稱根橋），然后計算各路徑的優劣，打開（處于forwaring狀態）或者阻塞（discarding狀態）相應的鏈路。
STP是一種二層管理協議，它通過有選擇地阻塞網絡冗余鏈路來達到消除網絡二層環路的目的，同時具備鏈路備份的功能。STP掌管著端口的轉發大權--“小樹枝抖一抖，上層協議就得另謀生路”。

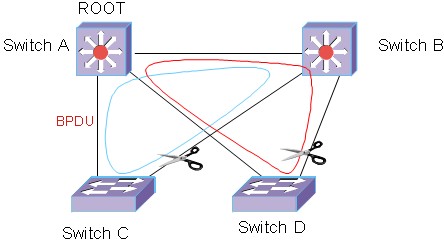

如下圖，BPDU在各交換機之間傳播。根據計算結果，交換機A被選為網絡的根橋，交換機B和C之間、交換機B和D之間的鏈路被阻塞。最終，網絡形成了以交換機A為根的一棵拓撲樹，沒有環路。假設交換機A和C之間鏈路斷開，則原來處于阻塞狀態B和C之間鏈路將變成forwarding，使的交換機C可以通過B到達根橋。

STP阻塞網絡環路

STP：IEEE Std 802.1D-1998定義，不能快速遷移。即使是在點對點鏈路或邊緣端口，也必須等待2倍的forward delay的時間延遲，網絡才能收斂。
RSTP：IEEE Std 802.1w定義，在STP基礎上做了三點改進，使收斂速度更快：1）引入了Alternate端口和backup端口角色；2）引入點對點鏈路概念；3）引入了邊緣端口概念。RSTP可以快速收斂，卻存在以下缺陷：局域網內所有網橋共享一棵生成樹，不能按vlan阻塞冗余鏈路。
MSTP：IEEE Std 802.1s定義，一種新型多實例化生成樹協議。其精妙之處在于它把支持MSTP的交換機和不支持MSTP的交換機劃分為不同的區域，分別成為MST域和SST域。在MST域內部運行多實例的生成樹，在MST域的邊緣運行RSTP兼容的內部生成樹。MSTP具有VLAN認知能力，可以實現負載均衡，可以實現類似于RSTP的端口快速切換，可以捆綁多個VLAN到一個實例中以降低資源利用率。MSTP可以很好的向下兼容STP/RSTP協議。它允許不同VLAN的流量沿各自的路徑分發，從而為冗余鏈路提供了更好的負載分擔機制。

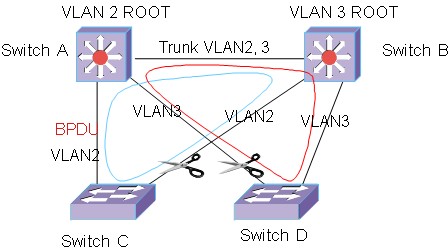

如下圖，A是VLAN2的根橋，B是VLAN3的根橋。因此，B和C之間VLAN2 Access鏈路、A和D之間VLAN3 Access鏈路被阻塞掉。

MSTP根據VLAN進行阻塞鏈路
