       一、高頻管(UHF)9018fTl00(MHz)的信號放大電路

       電視高頻頭輸出的第一中頻信號和音頻信號通過高頻管9018放大后也確有顯效。

       該電路已被廣泛地使用。但是高頻管9018對調頻弱信號放大的結果令人大失所望。

       實驗電路將高頻管9018放大電路加入調頻信號輸入端，結果弱信號臺阻斷消失，強信號臺放大加強。將高頻管9018放大電路加入電視高頻頭后，對電視第一中頻信號放大。再接入收音集成CXAl019P信號輸入端。結果仍是弱信號臺阻斷消失。強信號臺放大加強。后又去掉高頻管9018放大電路。直接將電視第一中頻信號接入收音集成CXAl019P信號輸入端。結果是強信號臺強度有所減弱，弱信號臺臺數有不少增加。通過實驗反復比對，結果不變。由此得出實驗結論：

       高頻管9018對強度信號放大有效，對弱度信號阻斷消失，且存在自激現象。

       二、超高頻管C8855(6.5GHz)的信號放大電路

       超高頻管C3355與高頻管9018相比。只是頻率范圍限定不同而已。其實驗結果和9018完全相同。

       三、集成μPCI651的信號放大電路

       該集成μPCI65l為寬頻放大器，接入上述實驗電路，弱信號臺劇增，效顯十分明顯。五六個外臺奇跡般地出現。還原效果等同于中國之聲。只是外臺有飄浮感，國臺有清爽感。實驗結論：μPCl651拾取捕捉弱信號感應靈敏度非常高。不失為拾取捕捉調頻信號的最佳元件。

       四、雙柵管3SK8O的信號放大電路

       將雙柵管3SK80接入上述實驗電路。自激消失。弱信號臺的拾取有所減少。外臺不再出現。

       實驗結論：雙柵管3SK80解決了放大信號時的自激現象。減弱了對弱臺信號放大的阻斷現象。是替換高頻管和超高頻管的絕佳元件。

       五、集成μPCI651和雙柵管3SK80的聯含二級信號放大電路

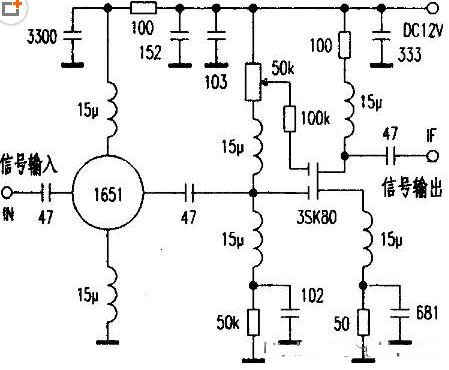

       以上述實驗結果為依據，發揮各管在信號電路中的優勢，集成μPCI651主作弱信號拾取，3SK80主作弱信號放大，強強聯合，電路保持高增益、低噪聲。接入上述實驗電路，效果非常理想。完全達到了預期的效果。參考《電子報》有關電路，設計電路見附圖。

       該電路電感的作用：一是阻斷電路噪音竄入：二是阻斷拾取信號竄出;三是吸收雜波;四是增加FM信號的還原彈性。

       雙柵管控制極通過電位器調壓來控制其增益量。筆者將此調壓柄設計在面板上，作手動調壓。該調壓電路也可依據還原出的聲音強度，設計為全自動調壓。

       該電路可為弱信號放大提供一個便捷高效的放大電路。

       根本不用擔心失真、自激、阻塞現象，也可應用于天線放大電路，特別是在收音電路中，突破了多年困擾的失真、自激、阻塞的矛盾瓶頸。會使收音電路上一個新臺階，會使收音機超程、近程接收高檔同等化。
