       混合光纖同軸電纜

       目前，有線電視網（CATV）普及率非常高，傳輸有線電視的同軸電纜己經鋪設到千家萬戶。這種傳統的有線電視網絡用同軸電纜作為傳輸介質，用放大器來補償同軸電纜的衰耗，延長傳輸距離，是一種單向廣播方式樹形結構。隨著光傳輸技術的迅速發展，光纖被廣泛應用到有線電視網絡中。新的結構通常是在主干線上采用光纖傳輸，用戶分配網絡還是采用同軸電纜，稱這種光電混合傳輸方式的接入網絡為混合光纖同軸網（HFC）。

       1.HFC網的網絡結構

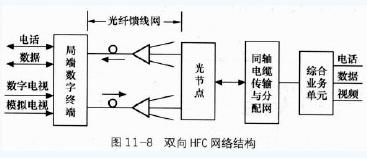

       由CATV網演變而來的HFC網有單向網和雙向網兩種。其中，單向HFC網僅僅是用光纖取代了傳統CATV網主干線電纜，擴大了接入網的覆蓋范圍，基本上只支持CATV業務。雙向HFC網是在單向HFC網絡基礎上改造而成，其結構如圖11-8所示。雙向HFC網可以提供CATV、語音、數據和其他交互型業務，實現電信網、有線電視網和計算機網“三網合一”。

       雙向HFC網絡由局域網數字終端（HDT或稱為網關）、光纖饋線網、光節點、同軸電纜傳輸與分配網和綜合業務單元組成。

       其中，局域數字終端主要有四大功能：第一，完成各業務節點設備的接口功能，如PSTN的本地交換機、CATV的節目源、VOD服務器、經過寬帶網邊緣交換機接入寬帶W,進而與Internet業務提供商的接入服務器接口等；第二，HFC采用副載波多路復用傳輸技術，由局端數字終端的調制解調部分將各種業務信號調制在各自的副載波上，實現頻分復用（FDM），共享傳輸介質：第三，完成光電轉換功能：第四，提供監控接口功能。

       光纖饋線網和同軸電纜傳輸與分配網分別是HFC網的主干傳輸網和用戶端分配網。

       光節點是HFC網中光纖主干傳輸網和用戶端同軸分配網的銜接點，主要完成光/電轉換、電信號的復用/解復用和調制/解調。此外，光節點控制頻帶分配實現多業務，管理上行信道上的競爭實現多用戶共享傳輸介質。

       綜合業務單元（ISU）提供與電信業務終端和有線電視終端的接口。ISU分為單用戶單元（H-ISU）和多用戶單元（M-ISU），網絡結構中可同時具有H-ISU和M-ISU.ISU有可選擇的二線模擬語音接口、2B+D接口、ATX64kbit/s（JV=1~31）接n、2048kbit/s接口和其他高速接U,此外還提供監控接口^用戶經用戶終端設備接入到HFC網，用戶終端設備包括用戶網絡接口（UNI）、機頂盒（SYB）和電纜調制解調器（CableModem）。

       2.HFC網的多業務及頻譜安排

       HFC網的發展目標是實現全業務網絡，其業務支持能力包括如下幾點。

       ①基于數字傳輸的業務，如電話業務（POTS）、X64kbit/s租用線業務、E1（成幀與不成幀）、基本速率接口（ISDN-BRI）、基群速率接口（ISDN-PRI）、數字視頻業務（如VOD）、2Mbit/s以下的低頻數據通道和2Mbit/s以上的高頻數據通道、個人通信業務（PCS）等。

       ②模擬業務，如模擬廣播電視、調頻廣播等。

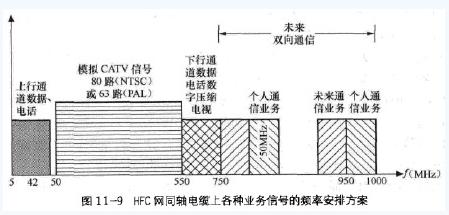

       HFC網采用頻分復用（FDM）的方式實現共享傳輸介質，即各種業務信號經調制解調器調制在各自的副載波上，各占不同的頻率通道可同時復用在同一同軸電纜上一起以頻帶方式傳輸。HFC網同軸電纜上各種業務信號的頻率安排方案如圖11-9所示。

       其中，低頻5?42MHz主要用于傳輸用戶到局端的上行語音和數據信號；50?550MHz頻段仍然傳送現有的模擬CATV信號（單向、下行），對寬帶為8MHz的PAL制式信號可傳63路，若傳帶寬為6MHz的NTSC制式信號可傳80路；550?750MHz頻段主要用于傳輸局端至用戶的下行語音和數據，以及數字CATV信號（目前，傾向用于傳輸雙向交互型通信業務，特別是視頻點播業務VOD）：高端的750?1000MHz頻段，計劃用于未來雙向通信業務，其中的兩個50MHz寬頻段已明確用于傳送個人通信業務（PCS），余下頻段留作新業務及其他各種應用。

       3.HFC的特點

       綜上所述，HFC網有很多優點。

       ①HFC網的頻帶寬，其頻帶寬度可滿足綜合業務和高速數據傳輸需要。因為同軸電纜的帶寬可達1GHz,除了原模擬視頻信號外，還有豐富的頻譜資源可以用來傳輸數字視頻信號和雙向數據。②HFC網的傳輸速率高。在HFC網上用CableModem進行雙向通信時，其下行速率可達30Mbit/s,上行速率可達IOMbit/s。

       ③HFC網的靈活性和擴展性都較好。HFC網絡在業務上可以兼容傳統的電話業務和模擬視頻業務，同時支持Internet訪問、數字視頻、VOD以及其他未來的交互式業務。在結構上，HFC網絡具有很強的靈活性，可以平滑地向FTTH過渡。

       但由于HFC網絡的接入段是由多用戶共享，因此當用戶量較多，再繼續增加時，每個用戶的傳輸速率都會下降。而且，對于這種共享系統，不同用戶的穩私權也難以保證。
