下面是由希賽小編整理的中級通信設備環境知識點精講之交流高壓配電系統，希望能幫助學友們。具體內容如下：

交流高壓配電系統

1.高壓配電系統概述

通信局(站)的高壓配電系統通過高壓配電線將來自電網電力系統的6kV或IOkV引入局站，并再通過配電變電所的降壓變壓器降壓為380/220V至低壓配電系統。

一個電力系統一般由發電、輸電、變電、配電和用電5個環節組成。電力系統的輸配電方式示意圖如圖2-1所示。而構成電網的電力系統是指將發電廠(發電機、升壓變壓器)、區域變電所(降壓變壓器)、配電變電所(降壓變壓器)以及用電設備，通過高壓輸電線、高壓配電線等連接起來的整體。

圖2-1電力系統的輸配電方式示意圖

通常用電壓等級以及供電范圍大小來劃分電網種類。一般情況下，電壓在10kV以上到幾百千伏且供電范圍大的稱為區域電網;如果把幾個城市或地區的電網組成一個大電網，則稱為電網。電壓在35kV以下且供電范圍較小，單獨由一個城市或地區建立的發電廠對附近的用戶供電，而不與電網聯系的稱為地方電網。如果電能由電源側直接引向用戶變配電所，則這種電力網稱為配電網：如果電能先由電源側饋送到供、配電中心，然后由供、配電中心再引出至配電網，這種電力網稱為輸電網(又稱供電網)。

我國目前采用的輸電電壓標準有：35kV,llOkV、220kV、330kV和500kV等：配電標準電壓有：10kV、6kV.

我國發電廠的發電機組輸出額定電壓為3.15-20kV.隨著大型發電廠的建成投產及輸電距離的增加，為了減少線路能耗、壓降，以及節約有色金屬和降低線路工程造價，須經發電廠中的升壓變電所升壓至35-500kV,然后由高壓輸電線傳送到受電區域變電所，再由區域變電所降壓至6?10kV,最后經高壓配電線路送到用戶配電變電所降壓至380V低壓供用電設備使用。我國己于1985年建成500kV高壓輸電網，國際上不少己建成750kV電壓輸電網，目前我國和國際上都在開發1000-1500kV超高壓輸電網。

在電能的傳送和分配過程中，要求電力系統供電安全可靠，停電次數少而且停電時間短，電壓變動小，頻率變化小，波形畸變小等。我國規定，配電網低壓電力設備的額定電壓偏差范圍為±7%額定電壓值，低壓照明為+5/-10額定電壓值，頻率為50Hzt0.5Hz,正弦波畸變率極限小于5%.

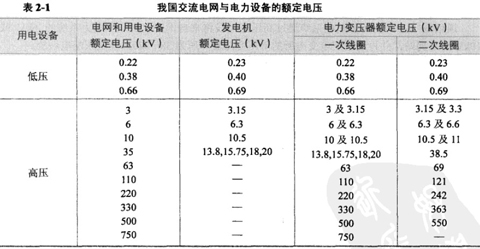

電壓和頻率是衡量交流系統電能質量的兩個基本參數。依據我國GB156-80額定電壓標準，交流電網和電力設備的額定電壓如表2-1所示。

用電設備的額定電壓規定與同級電力網線路額定電壓相等。發電機的額定電壓比電網電壓高5%是考慮到負荷電流導致在線路上產生壓降損失。變壓器二次線圈的額定電壓是指變壓器一次側加入額定電壓，而二次側開路的電壓即空載電壓，而在滿載時二次線圈內有約5%的電壓降。因此，如果變壓器二次側供電線路較長，則變壓器二次側線圈的額定電壓一方面要考慮補償變壓器內部5%的阻抗電壓降，另一方面還要考慮線路b的壓降損失需髙于線路額定電壓5%,所以它要比線路額定電壓高10%.如果變壓器二次側供電線路不太長，則變壓器二次側線圈的額定電壓只需高于線路額定電壓5%,僅考慮補償變壓器內部電壓降。

對于通信局(站)中的降壓變壓器(即配電變壓器)，其一次線圈額定電壓即為高壓配電網電壓(6kV或10kV)一。次線圈額定電壓因其供電線路距離較短，一般選400/230V,而用電設備受電端電壓為380/220V.

根據YDAT1051一2000《通信局(站)電源系統總技術要求》，高壓配電設備、變壓器的可靠性指標如下。

(1)高壓配電設備的可銪性指標。髙壓配電設備，在15年使用時間內，主開關平均年動作次數≤12次時，平均失效間隔時間(MTBF)應≤1.4x1O五次方h,不可用度應≤6.9x10負六次：平均年動作次數>12次時，平均失效間隔時間(MTBF)應不可用度應在≤2.4xl0負五次方。

 (2)變壓器的可靠性指標。變壓器在20年使用時間內，平均失效間隔時間(MTBF)應M.75x1辦。其中，無載調壓變壓器的不可用度應≤9.14x10負四次方，有載調壓變壓器的不可用度應≤1.22xl0負三次方。

2.高壓配電方式

高壓配電方式是指從區域變電所，將35kV以上的髙壓降到6-1OkV高壓送至企業配電變電所及高壓用電設備的接線方式。高壓配電網的基本接線方式有3種：放射式配電方式。

樹干式配電方式及環狀式配電方式。

 (1)放射式配電方式

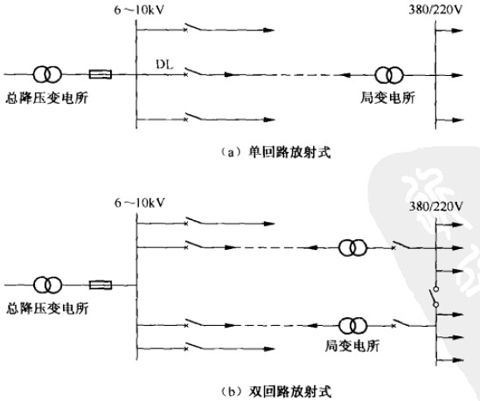

放射式配電系統從一個中心點放射式的向各負載供電，各負載與中心點之間用固定安裝的電纜連接，沿線不接其他負荷，各配電變電所無聯系。向各負載供電的饋電系統成套裝配在一起形成配電中心，該配電中心可以制成配電幵關柜、開關板和組合式配電控制箱。圖2-2(a)所示為單回路放射式，圖2-2(b)所示為雙回路放射式。

放射式配電方式的優點是：線路敷設簡單，維護方便，供電可靠，不受其他用戶干擾。

(2)樹干式配電方式

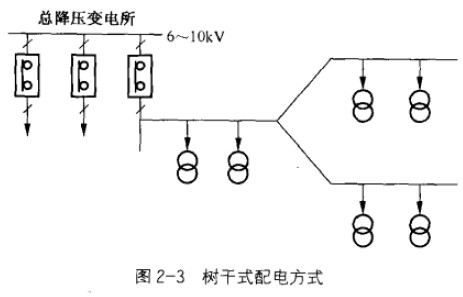

樹干式配電方式是指由總降壓變電所引出的各路高壓干線沿市區街道敷設，各中小型企業變電所都從干線上直接引入分支線供電，如圖2-3所示。

樹干式配電方式的優點是：總降壓變電所6-1OkV的高壓配電裝置數量減少，投資可相應減少。缺點是供電可靠性差，只要線路上任意一段發生故障，將影響線路上變電所的供電。

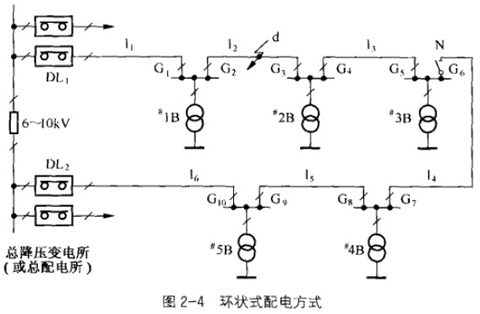

 (3)環狀式配電方式圖2-4所示為環狀式配電方式，即指由總降壓變電所分別引出兩路髙壓干線，從左右兩側沿各中小企業變電所敷設，并構成環狀供電方式。環狀式配電方式的優點是運行靈活，供電可靠性較高，當線路的任何地方出現故障時，只要將故障鄰近的兩側隔離開關斷開，即可切斷故障點，使供電恢復。為了避免環狀線路上發生故障時影響整個電網，通常將環狀線路中某個隔離開關斷開，使環狀線路呈“開環”狀態。

3.通信局(站)變電所一次線路方案

通信局(站)變電所從電力系統受電經降壓變壓器降壓后饋送至低壓配電房。要求變電所盡量靠近負荷中心，以減少配電線路的長度和電能損失，并且主接線應力求簡單、運行可靠、操作方便，設備少并便于維護。

通信局(站)的變電所可分為露天變電所和室內變電所兩種。露天變電所又分桿架式和落地式。室內變電所又有小型獨立變電所和帶有高壓開關柜的變電所。一般有兩路市電引入的變電所均采用帶有高壓開關柜的變電所。電力變壓器有油浸式和千式兩種類型，在室內安裝變壓器時，應考慮變壓器室的布置、高低壓進出線位置以及操作機構的安全等問題。g前大容量變壓器廣泛采用了千式變壓器。

較大的通信局、長途通信樞紐大樓為保證高質量的穩定市電，以及供電規范要求(超過600kVA變壓器)，一般都由市電高壓電網供電。通常都從兩個不同的變電站引入兩路高壓，其運行方式為用一、備一，并且要求兩路電源開關(或母聯開關)之間加裝機械連鎖或電氣連鎖裝置，以避免誤操作或誤并列。為控制兩路高壓電源，常用成套高壓開關柜，

開關柜的一次線路可根據進出線方案、電路容量、變壓器臺數和保護方式選用若干一次線路方案的高壓開關柜組成髙壓供電系統。目前大多數較大的通信局、長途通信樞紐大樓多選用單母線用斷路器分段的方式供電。來自不同供電局變電站的高壓經戶外隔離開關、電流互感器、高壓斷路器接到高壓母線，然后經隔離開關、計量柜、測最及避雷器柜、出線柜接到降壓變壓器。
