       直流基礎電壓及供電要求

       由于現代數字通信設備主要是利用計算機控制的設備，數字電路工作速度高，對瞬變和雜音電壓十分敏感，因此對供電成a要求也很高，基本如下。

       (1)電壓波動、雜音電壓及瞬變電壓應小于允許的規定范圍。

       (2)電源供給不允許中斷或瞬間中斷。因為哪怕很短的瞬間斷電也會給通信質量和信息存儲帶來較大的影響。

       (3)供電設備和系統的自動化程度高，具有智能監控與管理功能。

       1.直流供電的基礎電壓

       絕大多數數字通倌設備的供電系統的基礎電壓為-48V,也有少量采用-24V/+24V.這種型基礎電壓是指電源正饋電線接地，作為參考電位零伏，負饋電線裝接熔斷器后與機架電源連接。

       由于各種數字通倌設備對供電系統的基礎電壓范圍要求不同，因此，可以把供電電壓允許變化范圍較大的稱為寬電壓范圍，這類設備的供電適應性較強：把供電電壓允許變化范圍較小的稱為窄電壓范圍，這類設備的供電適應性則較小。擴大基礎電壓的供電允許范圍有利于簡化供電系統。通信機房內每一個機架的直流輸入端子處-48V電壓的允許變動范圍一般為-40V至-57V,供電回路全程最大允許壓降為3V.貞流供電回路接頭壓降(直流配電屏以外的接頭)應符合(或溫升不超過允許值)：1000A以下的系統，每百安培客5mV;1000A以上的系統，每百安培客3mV.

       基礎電壓范圍內的工作電壓有3種：浮充電壓、均衡電壓和終止電壓。在通信電源供電系統中，整流器和蓄電池組并接于饋電線上，當市電正常時，由整流器供電，同時也給蓄電池微小的補充電流，這種供電方式稱為浮充，這一過程中整流器輸出的電壓稱為“浮充”電壓。為了使蓄電池儲備足夠的容量，視需要升高浮充電壓，使流入電池補充電流增加，稱為均衡充電，這一過程整流器輸出的電壓為“均衡”電壓。一旦市電中斷導致整流器停機，則由蓄電池組單獨向負荷供電，蓄電池放電允許最低電壓值稱為終止電壓。所以，基礎電壓上限由均衡電壓確定，基礎電壓的下限是蓄電池組的終止電壓。

       2.直流供電的雜音指標及要求

       由于數字通信設備采用了大量集成元件電路，它們對各種頻率的干擾信號比較敏感，所以在直流供電系統中除了對直流基礎電壓范圍、壓降有規定要求以外，還有對直流供電系統的各種雜音指標的要求，常見的雜音指標如下。

       (1)衡重雜音。各國衡重雜音都依據原CCITT(國際電報電話咨詢委員會)建議，即電話電路以800Hz雜音電壓為標準，其他頻率雜音電壓響度強弱，用等效雜音系數表示。系統衡重雜音的測量點視情況選擇在整流器輸出端、蓄電池輸出端及機房機架的輸入端(PDU)。

       (2)寬頻雜音。它是指各次諧波均方根值，即周期連續頻譜電壓。有幾個區段：下限值有的取10?30Hz,有的取零頻，上限值則取30MHz.

       (3)峰值雜音。它是指疊加在直流輸出上的交流分量峰值，即指晶閘管或髙頻幵關電路導致的針狀脈沖。

       (4)離散雜音。它是指無線電干擾雜音或射頻雜音，通常為150kHz-30MHz頻段內個別頻率雜音。

       (5)瞬態雜音。此項是指由于電源干擾或本機故障所產生的隨機雜音。瞬態脈沖時間愈短。影響愈小，則允許的瞬變電壓愈高。瞬變電壓主要是在熔斷器賂斷時，使電路產生大電流變化率，則電路因為感性，故感應出髙壓。

       在-48V直流電源(第一級)輸出端子處測量的雜音電壓指標要求如下：

       (1)電話衡重雜音電壓：≤2mV:

       (2)峰一峰值雜音電壓：0~300Hz,400mV;

       (3)寬頻雜音電壓：3.4~150kHz,≤100mV有效值：150kHz-30MHz,≤30mV有效值;

       (4)離散頻率雜音電壓：3.4~150kHz,5mV有效值;150~200kHz,≤3mV有效值：200-500kHz,≤2mV有效值;500~30MHz,苳ImV有效值。

       3.直流系統設備的可靠性指標要求

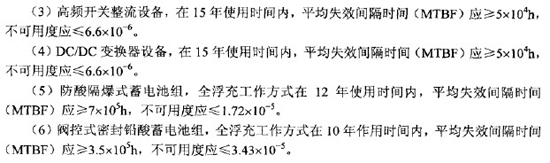

       直流供電系統主要由整流設備、蓄電池組、DC/DC變換器以及直流配電設備組成。根據YD/T1051-2000《通信局(站)電源系統總技術要求》，直流系統設備的可靠性指標如下。
