       直流供電系統的配電方式

       在直流供電系統中，蓄電池組已成為直流電源必不可少的組成部分。按蓄電池組的運行制式劃分，直流供電系統的供電方式有3種方案，即充放電工作方式、半浮充工作方式和全浮充工作方式。全浮充工作方式也稱連續浮充制，即是將整流器與蓄電池組通過直流配電屏并聯后給負載供電，期間蓄電池無論放電還是充電(采用低壓恒壓充電)都始終不脫離系統，是目前通信局(站)典型的直流供電方式。

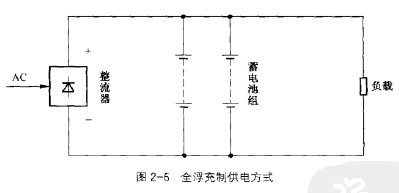

       全浮充制供電方式的原理如圖2-6所示，整流器與蓄電池并聯后對通信設備供電。在交流電正常情況下，整流器一方面給通信設備供電，另一方面又給蓄電池補充充電，以補充蓄電池因自放電而失去的電量。當交流中斷時，蓄電池單獨給通信設備供電，放出的電量在整流器恢復工作后通過自動(或手動)轉為均充來補足。并聯浮充制供電方式的優點是：相比傳統的工作方式，蓄電池的充放循環次數大為減少，可以延長蓄電池的使用壽命;閔蓄電池始終與整流器并聯且處于充足狀態，這樣可以保證工作可靠，實現無瞬間供電;另外，供電效率也較高。目前無論是集中供電系統還是分散供電系統都采用了這種方法。

       根據直流配電屏與負載之間的配電線路阻值大小，直流供電系統的配電方式有低阻配電和高阻配電兩種直流配電方式。我國最早的直流高阻配電方式出現在AXE進口程控交換機的配套直流供電系統中。目前，直流高阻配電方式在我國相關的通信系統中已有較多的應用，包括國產高阻直流配電設備。

       1.低阻配電方式

       傳統的直流供電系統中，利用匯流排把基礎電源直接饋送到通信機房的直流電源架或通信設備機架，因匯流排電阻很小，故稱這種配電方式為低阻配電方式。直流低阻配電方式的優點是：直流供電回路壓降很少，供電經濟性高;缺點是：直流供電安全性較差。

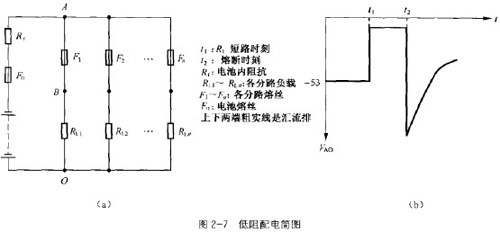

       如圖2-7所示，假設虹，發生短路，則當巧尚未熔斷前，AO之間的電壓將跌落到極低，約為AB間阻抗與電池內阻札之比，由于F1電阻很小，故電壓接近于0,同時短路電流也就很大。在巧熔斷時，由于短路電流大，使di/dt很大，在AB兩點的等效電感上產生的感應電勢Ldi/dt就會形成很大尖峰，因此AO之間的電壓將首先降到接近于0,而后產生一個尖峰高電壓，如圖2-7(b)所示波形。這些都會對接在同一匯流排上的其他通信設備產生影響。

       2.高阻配電方式

       直流高阻配電方式，即是配電匯流排或饋線的電阻，相對于低阻配電方式較高，阻值可在45MQ以上。為了使每一配電支路具有高阻抗，通常取一定截面的電纜線作為餓電線，如果饋線距離短，則在負饋線中串接一附加電阻，以增加總電阻值。顯然，直流高阻配電方式具有較髙的供電安全性和可靠性，缺點則是回路存在壓降和電能消耗。

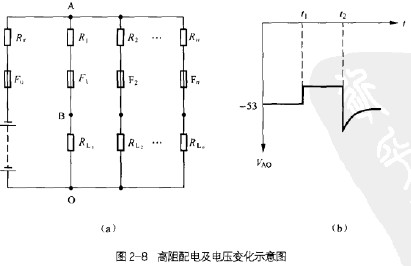

       圖2-8(a)所示為高阻配電系統原理圖。如果某一分路發生短路，則系統電壓的變化電壓跌落及反沖尖峰電壓都很小，這是因為R，限制了短路電流以及Ldi/dt也減少的原因，圖2-8(b)所示為AO電壓變化示意圖。R1與電池內阻札合適的選配，可使AO電壓變化在電源系統允許范圍，使系統其他負載不受影響而正常工作。

       另外，在直流高阻配電方式中，由于回路中存在串聯電阻，會影響蓄電池組放電時常規終止電壓的確定。
