下面是由希賽小編整理的中級通信互聯網技術知識點精講之光纖通道基本結構，希望能幫助學友們。具體內容如下：

       光纖通道基本結構

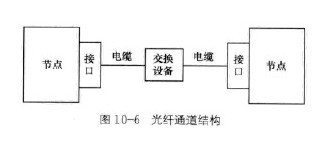

       光纖通道存儲系統是一個包括服務器、存儲設備、交換機，用光纖通道電纜連接成的網絡，如圖10-6所示。

       其中，節點就是需要發送或接收數據的服務器或?qū)嶋H存儲數據的設備。交換設備是光纖通道交換機和集線器等。存儲設備/交換設備與光纖電纜連接還需要一種接口，通常在存儲設備（服務器或計算機）總線擴展插槽上安裝一種適配卡，適配卡上有與光纖電纜直接連接的接口，如圖10-7所示。

       光纖通道標準定義了服務器或存儲設備與光纖通道電纜之間，交換結構與光纖通道電纜之間連接的接口特性，以及各種設備之間的通信協議。

       設備與光纖電纜連接的連接處稱為端口，端口可分為以下5種。

       (1)Nn是服務器或存儲設備上與交換機、其他服務器、存儲設備連接的端口。

       (2)L口是光纖通道環狀結構中，設備與環連接的端口。L口又分為兩種：NL口與FL口。NL口是指服務器或存儲設備與環連接的端口。FL口是指光纖通道交換機與環連接的端口。

       (3)F口是光纖通道交換機上與服務器或存儲設備連接的端口。它們只能與其他N口連接。

       (4)E口是光纖通道交換機上與其他光纖通道交換機連接的端口。它們只能與其他E口連接。

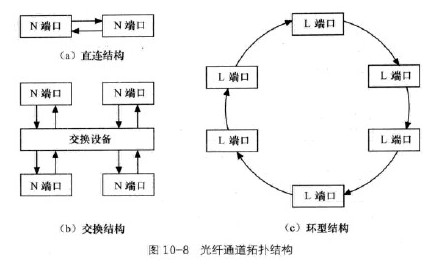

       光纖通道存儲系統網絡拓?fù)浣Y(jié)構主要有三類：直連結構、交換結構和環型結構，如圖10-8(a),(b),(c)所示。
