下面是由希賽小編整理的通信設備環境知識點精講之同步發電機概述，希望能幫助學友們。具體內容如下：

       同步發電機概述

       1.同步發電機的基本類型

       同步發電機按結構可分為：旋轉電樞式(簡稱轉樞式)和旋轉磁極式(簡稱轉磁式)兩種。旋轉電樞式同步發電機在工作過程中，電樞是轉動的，磁極是固定的，電樞電勢通過集電環和電刷引出。因為采用電刷和集電環引出大電流時，容易產生火花和磨損，因此，轉樞式只適用于小容量同步發電機。

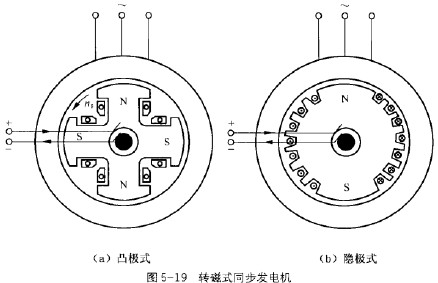

       旋轉磁極式同步發電機如圖5-19所示。在工作過程中，磁極是旋轉的，電樞是固定的，電樞電勢直接輸出，勵磁電流經電刷和集電環輸入。由于勵磁電流比電樞電流小得多，所以流過電刷和集電環的電流很小，因此這種結構適用于大、中容量的同步發電機。

       在旋轉磁極式同步發電機中，按磁極的形狀又可分為凸極式和隱極式兩種。凸極式的轉子磁極是突出的，氣隙不均勻，極靴部分氣隙小，兩極尖部分氣隙較大。勵磁繞組套在磁極上。這種轉子構造簡單，制造方便，內燃機發電機一般都采用凸極式。在隱極式轉子同步發電機中，轉子為圓柱形，氣隙是均勻的。勵磁繞組分布在轉子表面的槽里。

       2.同步發電機的結構和參數

       同步發電機都由定子轉子、機殼和端蓋等部分組成。

       (1)定子與轉子

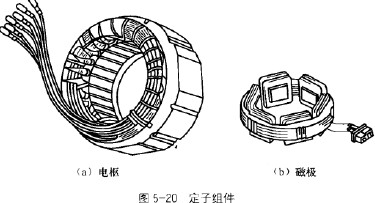

       在工作過程中，同步發電機固定不動的部分稱為定子，定子可為電樞，也可為磁極，如圖5-20所示。轉磁式發電機的定子為電樞。電樞通常由電樞鐵芯(或定子鐵芯)和電樞繞組等組成。

       工作過程中，發電機的旋轉部分稱為轉子。轉子可為發電機的磁極，也可為發電機的電樞。轉磁式發電機的轉子由磁極、轉子磁軛、轉軸和集電環等組成，如圖5-21所示。

       發電機的機座與端蓋通常由鑄鐵或鋁合金制成，完成支撐和保護定子與轉子的作用。發電機的定子固定在機座內，轉子安裝在前后端蓋上的軸承孔內，端蓋固定在機座上。發電機轉子的外沿與定子內沿之間必須保持一定的間隙。間隙過大，磁阻増大。間隙也不能過小，以免轉子旋轉過程中與定子鐵芯產生摩擦。

       (2)發電機的額定參數

       發電機的銘牌上都給出了主要的額定值。為了保證發電機的可靠運行，必須嚴格遵守這些參數。

       額定功率(Pn)在額定運行(額定電壓、電流、頻率和功率因數)條件下，發電機能發出的最大功率。單位為kW,也有用視在功率表示的，此時以kVA為單位。

       額定電壓(UN)在額定運行條件下，電機定子三相線電壓值，單位為V或kV。

       額定電流(In)-額定運行時，流過定子繞組的線電流，單位為A或kA.在此值運行，線圈的溫升不會超過允許范圍。

       功率因數一額定運行情況下，有功功率和視在功率的比值。-般電機的cos知=0.8。

       額定頻率(fN)額定運行情況下輸出交流電的頻率。我國電網的頻率為50Hz。

       額定轉速(nN)額定運行時轉子的轉速，單位為r/min。

       相數(m)-即發電機的相繞組數。常用的是三相交流同步發電機。

       根據上面的定義，對三相交流同步發電機來說，額定電壓、額定電流和額定功率之間關系如下：

       此外，銘牌上還有其他運行數據，例如，額定負載時的溫升(TN)、額定勵磁電流(Iin)、額定勵磁電壓(UfN)等。

       簡單的轉磁式三相交流同步發電機如圖5-22所示。直流勵磁機供給的直流電流通過電刷和?t環輸入勵磁繞組(也叫轉子繞組)，以產生磁場。在定子槽里放著三個結構相同的繞組AX、BY、CZ(A、B、C為繞組始端，X、Y、Z為繞組的末端〉。三個繞組的空間位置互差120電角度。

       當原動機拖動電機轉子和勵磁機旋轉時，勵磁機輸出的直流電流流入轉子繞組，產生旋步電機與異步電機的根本差別。
