下面是由希賽小編整理的通信設備環境知識點精講之接地系統概述，希望能幫助學友們。具體內容如下：

       接地系統概述

       接地系統

       1.接地的概念

       通信局(站)中接地裝置或接地系統中所指的“地”,和一般所指的大地的“地”是同一個概念，即一般的土壤，它有導電的特性，并具有無限大的電容量，可以作為良好的參考零電位。“接地”以工作或保護為目的，將電氣設備或通信設備中的接地端子，通過接地裝置與大地進行良好的電氣連接，并將該部位的電荷注入大地，達到降低危險電壓和防止電磁千擾的目的。

       2.接地系統

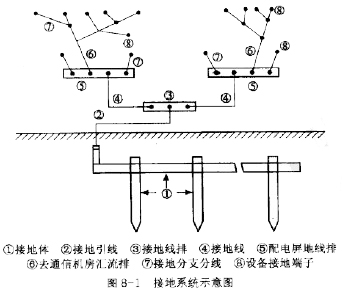

       所有接地體與接地引線組成的裝置，稱為接地裝置，把接地裝置通過接地線與設備的接地端子連接起來就構成了接地系統，如圖8-1所示。

       接地電阻及影響接地電阻的因素

       1.接地電阻概述

       接地體對地電阻和接地引線電阻的總和，稱為接地裝置的接地電阻。接地電阻的數值，等于接地裝置對地電壓與通過接地裝置流入大地電流的比值。

       接地裝置的接地電阻，一般是由接地引線電阻、接地體本身電阻、接地體與土壤的接觸電阻以及接地體周圍呈現電流區域內的散流電阻四部分組成。

       在上述決定接地電阻大小的四個因素中，接地引線一般是有相應截面的良導體，故其電阻值是很小的。而絕大部分的接地體采用鋼管、角鋼、扁鋼或鋼筋等金屬材料，其電阻值也是很小的。接地體與土壤的接觸電阻決定于土壤的濕度、松緊程度及接觸面積的大小，土壤的濕度越高、接觸越緊、接觸面積越大，則接觸電阻越小，反之，接觸電阻就越大。電流由接地體向土壤四周擴散時，越靠近接地體，電流密度越大，散流電流所遇到阻力越大，呈現出的電阻值也越大。由此可以看出，電流對接地電阻的影響最大。接地電阻主要由接觸電阻和散流電阻構成。

       2.影響接地電阻的因素

       接地電阻主要由接觸電阻和散流電阻構成，所以分析影響接地電阻的因素應主要考慮影響接觸電阻和散流電阻的因素。

       接觸電阻指接地體與土壤接觸時所呈現的電阻。散流電阻是指電流由接地體向土壤四周擴散時，所遇到的阻力。這里重點討論散流電阻的問題。它和兩個因素有關：一是接地體之間的疏密程度。考慮到保護電流剛從接地體向大地擴散時，其有限的空間電流密度很大，所以在實際工程設計時不能將各接地體之間埋設得過于緊密，一般埋設垂直接地體之間間距是其長度的兩倍以上。二是與土壤本身的電阻有關，而衡量土壤電阻大小的物理量是土壤電阻率。

       (1)土壤的性質

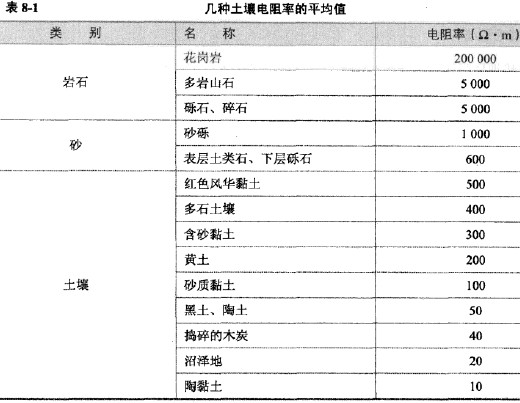

       土壤的性質對土壤電阻率的影響最大，表8-1所示為幾種土壤的電阻率平均值。從表8-1中可以看出，不同性質的土壤，它們的土壤電阻率差別很大。一般來講，土壤含有化學物質(包括酸、堿以及腐爛物質等)較多時，其土壤電阻率也較小：同一塊土壤，大地表面部分土壤電阻率較大，距離地面越深，電阻率越小，而且有穩定的趨勢。所以在實際工作中，應根據實際情況，選擇好接地裝置的位置，盡量將接地體埋設在比較理想的土壤中。注意，表8-1只是個平均的參考值，具體數值應參考當地土壤的實際資料。

       (2)土壤的化學成分

       土壤中含有酸、堿、鹽等化學成分時，其電阻率就會明顯減小。在實際工作中，可以用在土壤中摻入食鹽的方法降低土壤電阻率，也可以用其他的化學降阻劑來達到降低土壤電阻率的目的。
