下面是由希賽小編整理的通信設備環境知識點精講之接地系統中的幾個電壓概念，希望能幫助學友們。具體內容如下：

       接地系統中的幾個電壓概念

       在接地系統中，由于會有電荷注入大地，勢必會有電壓的存在。很好地理解接地系統中幾個重要的電壓概念，對于人身和設備的安全具有很重要的意義。

       1.接地的對地電壓

       電氣設備的接地部分，如接地外殼、接地線或接地體等與大地之間的電位差，稱為接地的對地電壓Wd\這里的大地指零電位點。

       正常情況下，電氣設備的接地部分是不帶電的，所以其對地電壓是0V。

       當有較強電流通過接地體注入大地時(如相線碰殼)，電流通過接地體向周圍土壤作半球形擴散，并在接地點周圍地面產生一個相當大的電場，電場強度隨著距離的增加迅速下降。

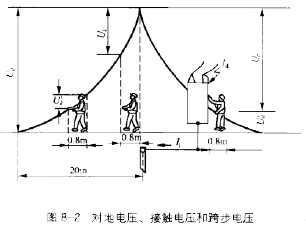

       實驗資料表明，距離接地體20m處，對地電壓(該處與無窮遠處大地的電位差)僅為最大對地電壓的2%,在工程應用上可以認為是零電位點，從接地體到零電位點之間的區域，稱為該接地裝置的接地電流擴散區，若用曲線表示接地體及其周圍極點的對地電壓，則呈典型的雙曲線形狀，如圖8-2所示。

       2.接觸電壓

       在接地電阻回路上，一個人同時觸及的兩點間所呈現的電位差，稱為接觸電壓。在圖8-2中，當設備外殼帶電，而人觸及機殼時，所遭受的接觸電壓等于電氣設備外殼的對地電壓W和腳所站位置的對地電壓W之差，即C/e=%-fV。顯然人所在的位置離接地體處越近，接觸電壓越小;離接地體越遠，則接觸電壓越大，在距離接地體處約20m以外的地方，接觸電壓最大。這也是為什么一般情況要求設備就近接地的原因。

       3.跨步電壓

       在電場作用范圍內(以接地點為圓心，20m為半徑的圓周)，人體如雙腳分開站立，則施加于兩腳的電位不同而導致兩腳間存在電位差，此電位差稱為跨步電壓%.跨步電壓的大小，隨著與接地體或碰地處之間的距離而變化^距離接地體或碰地處接近，跨步電壓越大，反之則小，如圖8-2所示的U和JV。
