下面是由希賽小編整理的通信設備環境知識點精講之接地分類及作用，希望能幫助學友們。具體內容如下：

       接地分類及作用

       通信電源接地系統，按帶電性質可分為交流接地系統和直流接地系統兩大類。按用途可分為工作接地系統、保護接地系統和防雷接地系緝。而防雷接地系統中又可分為設備防雷和建筑防雷。下面我們分別來討論交流接地和直流接地兩大系統。

       1.交流接地系統

       交流接地系統分為工作接地和保護接地。

       工作接地是指在低壓交流電網中將三相電源中的中性點直接接地，如配電變壓器次級線圈、交流發電機電樞繞組等中性點的接地即稱為交流工作接地，如圖8-3所示。

       交流工作接地的作用是將三極交流負荷不平衡引起的在中性線上的不平衡電流泄放于地，以及減小中性點電位的偏移，保證各相設備的正常運行。接地以后的中性線稱為零線。

       保護接地就是將受電設備在正常情況下，與帶電部分絕緣的金屬部分(即導電但不帶電的部分)與接地裝置作良好的電氣連接，來達到防止設備因絕緣損壞而遛受觸電危險的目的。

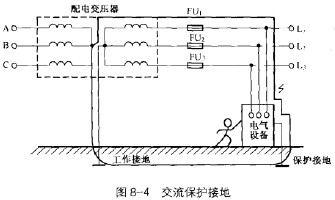

       如圖8-4所示，當設備機殼與A相輸入接觸，則A相電流很快會以圖中粗黑線所示構成回路，由于回路電阻很小(接地電阻應該足夠小)，A相電流很大，在很短的時間內熔斷器Fl熔斷保護，從而避免了人身傷亡，保護了設備安全。

       根據我國《低壓電網系統接地形式的分類、基本技術要求和選用導則》的規定，低壓電網系統接地的保護方式可分為：接零系統(TN系統)、接地系統(TT系統〉和不接地系統(IT系統)三類。

       TN系統是指受電設備外露導電部分(在正常情況下與帶電部分絕緣的金屬外殼部分)通過保護線與電源系統的直接接地點(即交流工作接地)相連。TT系統是指受電設備外露導電部分通過保護線與單獨的保護接地裝凴相連，與電源系統的直接接地點不相關。IT系統是指受電設備外露導電部分通過保護線與保護接地裝置相連，而該電源系統無直接接地點。由于目前通信電源系統中的交流部分膂遍采用TN-S接地保護方式，下面僅介紹TN系統的幾種方案。

       (1)TN-C系統

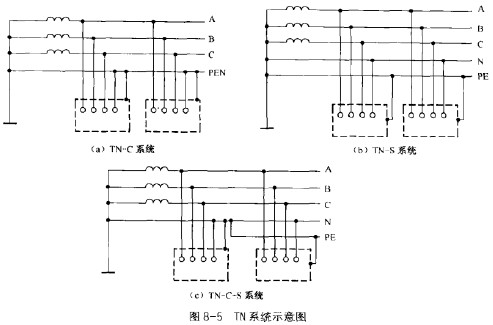

       TN-C系統為三相電源中性線直接接地的系統，通常稱為三相四線制電源系統，其中性線與保護線是合一的，如閣8-5(a)所示。TN*C系統沒有專設PE線(保護地線)，所以受電設備外露的導電部分直接與N線連接，這樣也能起到保護作用。

       (2)TN-S系統

       TN-S系統即為三相五線制配電系統，如圖8-5(b)所示。這是目前通信電源交流供電系統中普遍采用的低壓配電網中性點直接接地系統。

       在TN-S系統中，采用了與電源接地點K接相連的專用PE線(交流保護線或稱無流零線，該線上不允許串接任何保護裝置與電氣設備)，設備的外露導電部分均與PE線并接，從而將整個系統的工作線與保護線完全隔離。

       TN-S方案工作可霏性高，抗干擾能力強，安全保護性能好，應用范圍廣。這種方案與TN-C系統相比具有如下優點。

       ①一旦中性線斷線，不會像TN-C系統那樣。使斷點后的受電設備外露導電部分可能帶上危險的相電壓。

       ②在各相電源正常工作時，PE線上無電流(只有當設備外露導電的部分發生搭電時PE線J:會有短時間的保護電流)，而所有設備外餒導電的部分都經各自的PE線接地，所有各自PE線上無電磁干擾。而N線由于正常工作時經常有三相不平衡電流經N線泄放于地，TN-C系統不可避免的在電源系統內會存在相互的電磁干擾。

       另外，TN-S系統還應注意以下問題。

       ①TN-S系統中的N線必須與受電設備的外露導電部分和建筑物鋼筋嚴格絕緣布放。

       ②實際上，從電源茛接接地點引出的PE線與受電設備外踮導電部分相連時，通常必須進行重復接地，防止PE線斷開時，斷點后面發生碰電的設備有外殼帶電的危險事實上在N線和PE線合一的三相四線制電源中重復接地保護尤其重要。

       在通信電源系統中擗要進行接零保護(實際上是重復接地保護)的有：配電變電器、油機發電機組、交直流電動機的金屬外殼、整流器、配電屏與控制屏的框架、儀表用互感器二次線圈和鐵芯、交流電力電纜接線盒、金屬護套、穿線鋼管等。

       (3)TN-C-S系統

       TN-C-S系統是TN-C和TN-S組合而成，如圖8-5(c)所示。整個系統中有一部分中性線和保護線是合一的系統。TN-C-S系統多用于環境條件較差的場合。

       lc)TN-C-S系統圖8-5TN系統示意圖

       2.直流接地系統

       按照性質和用途的不同，直流接地系統可分為工作接地和保護接地兩種。工作接地用于保護通信設備和直流通信電源設備的正常工作;而保護接地則用于保護人身和設備的安全。

       在通信電源的直流供電系統中，為了保護通信設備的正常運行，保障通信質量而設置的電池一極接地，稱為直流工作接地，如-48V、-24V電源的正極接地等。

       直流工作接地的作用主要有以下幾點。

       ①利用大地作良好的參考零電位，保證在各通信設備間甚至各局(站)間的參考電位沒有差異，從而保證通信設備的正常工作。

       ②減少用戶線路對地絕緣不良時引起的通信回路上的串音。

       在通信系統中，將直流設備的金屬外殼和電纜金屬護套等部分接地稱為直流保護接地。其作用主要有以下幾點。

       ①防止直流設備絕緣損壞時發生觸電危險，保證維護人員的人身安全。

       ②減小設備和線路中的電磁感應I保持一個穩定的電位，達到屏蔽的目的，減小雜音的干擾，以及防止靜電的發生。

       通常情況下，直流的工作接地和保護接地是合二為一的，但隨著通信設備向高頻、高速處理方向發展，對設備的屏蔽、防靜電要求越來越高。

       直流接地需連接的有：蓄電池組的一極，通信設備的機架或總配線的鐵架，通信電纜金屬隔離層或通信線路保安器，通信機房防靜電地面等。

       直流電源通常采用正極接地的原因，主要是大規模集成電路所組成的通信設備的元器件的要求，同時也為了減小由于電纜金屬外殼或繼電器線圈等絕緣不良對電纜芯線、繼電器和其他電器造成的電蝕作用。

       另外，在通信電源的接地系統中，還專門設置了用來檢查、測試通信設備工作接地而埋設的輔助接地，稱為測ft接地。原因是在進行接地電阻測量時，可能會將千擾引入電源系統，同時接地系統又不能和電源系統脫離。為了解決這一矛盾，專門設置了測量接地，它平時與直流工作接地裝置并聯使用，當需要測量工作接地的接地電阻時，將其引線與地線系統脫離，這時測量接地代替工作接地運行。所以說，測量接地的要求與工作接地的要求是一樣的。

       3.防雷接地

       在通信局(站)中，通常有兩種防雷接地，一種是為保護建筑物或天線不受雷擊而專設的避雷針防雷接地裝置，這是由建筑部門設計安裝的：另一種是為了防止雷擊過電壓對通信設備或電源設備的破壞需安裝避雷器而埋設的防雷接地裝置，如高壓避雷器的下接線端匯接后接到接地裝置。
