       局域網的互連

       局域網用網橋互連。IEEE802標準中有兩種關于網橋的規范：一種是透明網橋，另一種是源路由網橋。本節首先介紹網橋協議的體系結構，然后分別介紹兩種IEEE802網橋的原理。

       網橋協議的體系結構

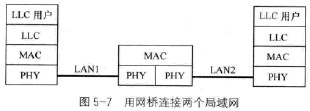

       在IEEE802體系結構中，站地址是由MAC子層協議說明的，網橋在MAC子層起中繼作用。圖5-7所示為由一個網橋連接的兩個LAN的情況，這兩個LAN運行相同的MAC和LLC協議。當MAC幀的目標地址和源地址屬于不同的LAN時，該幀被網橋捕獲、暫時緩存，然后發送到另一個LAN,當兩個站之間有通信時，兩個站中的對等LLC實體之間就有對話，但是網橋不需要知道LLC地址，網橋只傳輸MAC幀。

       圖5-8所示為網橋傳輸的數據幀。數據由LLC用戶提供，LLC實體對用戶數據加上幀頭后傳送給本地的MAC實體，MAC實體在LLC幀上加上MAC幀頭和幀尾，從而形成MAC幀。由于MAC幀頭中包含了目標站地址，所以網橋可以識別MAC幀的傳輸方向。網橋并不剝掉MAC幀頭和幀尾，只是把MAC幀完整地傳輸到目標LAN,當MAC幀到達目標LAN后才可能被目標站捕獲。

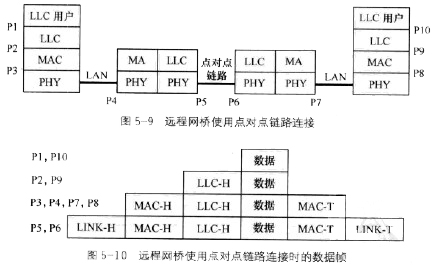

       MAC中繼橋的概念并不限于用一個網橋連接兩個鄰近的局域網。如果兩個局域網相距較遠，可以用兩個網橋分別連接一個局域網，兩個網橋之間再用通信線路相連。圖5-9所示為兩個網橋之間用點對點線路連接的情況，當一個網橋捕獲了目標地址為遠端LAN的幀時，就在此頓上加上數據鏈路層(如PPP)的幀頭和幀尾，并把它發送到遠端的另一個網橋，目標網橋剝掉數據鏈路層字段使其恢復為原來的MAC幀，這樣，MAC幀就最后到達目標站。遠程網橋使用點對點鏈路連接時的數據幀格式如圖5-10所示。

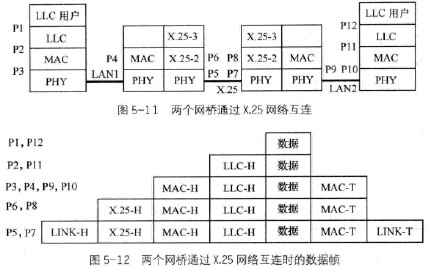

       兩個遠程網橋之間的通信設施也可以是其他網絡(如ATM、幀中繼等)。在這種情況下W橋仍然是起MAC幀中繼作用，但它結構更復雜。假定兩個網橋之間是通過X.25虛電路連接，并且兩個端系統之間建立了直接的邏輯關系，沒有其他LLC實體，這樣，X.25分組層工作于IEEE802LLC層之下，為了使MAC幀能夠完整地在兩個系統之間傳送，源端網橋接收到MAC幀后，要給它附加上X.25分組頭和X.25數據鏈路層的幀頭和幀尾，然后發送給直接相連的DCE.經過廣域網的傳播，該幀到達目標網橋并剝掉X.25字段，恢復為原來的MAC頓，然后發送給目標站。如圖5-11和圖5-12所示。

       在簡單情況下，網橋的工作只是根據MAC地址決定是否轉發幀;但是在更復雜的情況下，網橋必須具有路由選擇的功能。例如在圖5-13中，假定站1給站6發送一個幀，這個幀同時被101和102捕獲，而這兩個網橋直接相連的LAN都不包含目標站。這時網橋必須做出決定是否轉發這個幀，使其最后能到達站6.顯然網橋102應該做這個工作，把收到的幀轉發到LANC,然后經網橋104轉發到目標站。可見網橋要有做出路由決策的能力，特別是當一個網橋連接兩個以上網絡時，不但要決定是否轉發，還要決定轉發到哪個LAN上去。

       有時網橋路由選擇的算法可能更為復雜，在圖5-14中，網橋105直接連接LANA和LANE,從而構成了從LANA到LANE之間的冗余通路。如果站1向站5發送一個幀，該幀既可以通過網橋101和網橋103到達站5,也可以只經過網橋105直接到達站5.在實際通信過程中，可以根據網絡的負荷情況決定傳輸路線;另外，當網橋配置改變時(如網橋105失效)，網橋路由選擇算法也要隨之改變。考慮了這些因素后，網橋的路由選擇功能就與網絡層的路由選擇功能類似了。在最復雜的情況下，所有網絡層的路由技術在網橋中都能用得上。當然，一般網橋互連局域網的情況，遠沒有廣域網中的網絡層復雜，所以有必要研究更適合于網橋的路由技術。

       為了對網橋的路由選擇提供支持，MAC層地址最好分成兩部分：網絡地址部分和站地址部分。IEEE802.5標準建議：16位的MAC地址應分為7位的LAN編號和8位的工作站編號，48位的MAC地址應分為14位的LAN編號和32位的工作站編號，其余的1位或2位用于區分組地址/單地址，以及局部地址/全地址。

       在網橋中使用的路由選擇技術可以是固定路由技術，像網絡層使用的一樣，每個網橋中存儲一張固定的路由表，網橋根據目標站地址，查表選取轉發的方向，選取的原則可以是某種既定的最短通路算法。當然，在網絡配置改變時路由表要重新計算、重新配置。

       固定式路由策略適合小型和配置穩定的互聯網。除此之外，IEEE802委員會開發了兩種路由策略規范：IEEE802.1發布的標準是基于生成樹算法，可實現透明網橋;伴隨IEEE802.5標準的是源路由網橋規范。下面介紹這兩種標準。
