       聯合接地的組成

       理想的聯合接地系統是在外界千擾影響時仍然處于等電位的狀態，因此要求地網任意兩點之間電位差小到近似為零。

       1.接地體地網

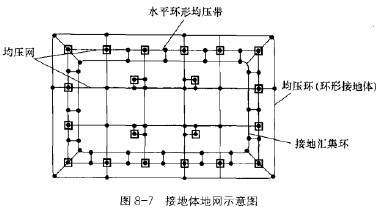

       圖8-7所示為接地體地網示意圖。

       接地總匯集線有接地匯集環與匯集排兩種形式，前者安裝于大樓底層，后者安裝于電氣室內，接地匯集環與水平環形均壓帶逐段相互連接，環形接地體又與均壓網相連，構成均衡電位的接體。再加基礎部分混凝土內的鋼筋互相焊接成一個整體，組成低接地電阻的地網。

       接地線網絡有樹千形接地地線網、多點接地地線網和一點接地地線網。一點接地地線網是由接地電極系統的一點，放射形接至各主干線，在連接各種用電設備系統。

       2.接地母線

       在聯合接地系統中，垂直接地總匯集線貫穿于電信大樓各層的接地用主干線，也可在建筑物底層安裝環形匯集線，然后垂直引到各機房水平接地分匯集線上，這種垂直接地總匯集線稱為接地母線。

       3.對通信大樓建筑框架的要求

       要求建筑物混凝土內采用鋼框架與鋼筋互連，并連接聯合地線焊接成法拉第‘’鼠籠罩“狀的封閉體，才能使封閉導體的表面電位變化形成等位面(其內部場強為零)，這樣，各層接地點電位同時進行升高或降低的變化，使之不產生層間電位差，也避免了內部電磁場強度的變化，如圖8-8所示。
