下面是由希賽小編整理的通信設備環境知識點精講之集中監控系統的結構，希望能幫助學友們。具體內容如下：

       集中監控系統的結構

       為了實現通信電源的集中監控，監控系統網絡采用分布式計算機控制系統結構。管理結構、網絡結構、數據采集結構和數據存儲結構都應該符合通信電源設備維護管理的需要。

       根據YD/T1051-2000《通信局(站)電源系統總技術要求》的規定，在一個本地網內，監控系統按城市(地區)監控管理中心(CSMC)、區域(縣)監控管埋中心(DSMC)、局(站)監控管理中心(LSMC)和設備監控單元(監控模塊)(ESU)劃分為四個監控級。其中設備監控單元(監控模塊)是數據采集級，其他三個監控級是具有不同宵理權限和功能的管理級。以上四個監控級CSMC、DSMC、LSMC和ESU是按照我國通信電源設備維護管理模式劃分的。

       需耍說明的是，這四個監控級在習慣上也分別稱為監控中心(SupervisionCenter,SC)、監控站(SupervisionStation,SS)、監控單元(SupervisionUnit,SU)和監控模塊(SupervisionModule,SM)。這種管理結構的確定主要是基于以下幾個方面的考慮。H前因全國范圍內仍有不少通信局(站)使用著較陳舊的電源設備*而且不可能在短期全部更新換代。

       這些通信局(站)尚不具備無人值守的條件。對于這些通信局(站〉而言，通信電源集中監控系統的局站監控管理中心這一監控級應具有必要的管理功能。目前和今后一段時間內，區域(縣)監控管理中心這了監控級應當是主要的運行維護點，庳該具有較強的管理功能。城市(地區)監控管理中心是一個監控管理區的較高層次的管理級，負責對整個監控網絡的管理。

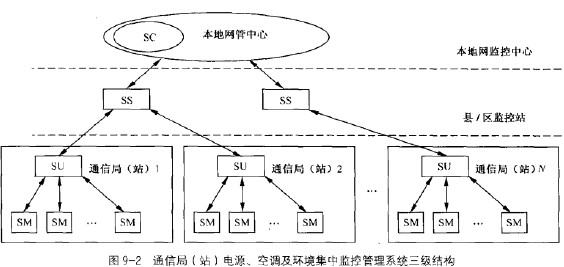

       典型的三級網絡結構為：端局(站)設置監控單元(SU)，縣(區)或若干個端局(站)設置監控站(SS)，地(市)級及以上城市設置監控中心(SC)，如圖9-2所示。

       目前整個監控系統的網絡結構是按廣域網進行連接的，即各級監控級自上而下逐級匯接，每個監控中心均按輻射方式與若干下級監控節點連接，形成一點對多點的監控系統，最低的監控級與其所監控的設備相連接。監控系統數據采集結構是根據不同的電源設備設置若干設備監控單元(監控模塊)，構成若干相對獨立的數據采集系統。這些數據采集子系統包括：高壓室、低壓室、油機室、電力室和電池室等全部電源設備，以及空調設備和環境條件。

       智能設備的監控模塊本身自行構成數據采集子系統。監控系統數據存儲結構也應符合管理結構的需要，三個管理級都應保存一定量的實時數據和歷史數據，各級監控級還應有對實時數據進行處理的能力，將實時數據進行處理后再向上級傳送，可以減少傳送的數據量，提高對有用信息的響應速度。實時數據庫和歷史數據庫設置方式：實時數據庫現場分布，-般設置在有人值守的最低一級管理節點(如SS或有人值守的SU)。這種方案的好處是，現場設備傳來的數據，在這一節點得到一定過濾，只把一些重要的或上級管理節點需要的數據傳送上去，避免大量不重要的數據在網上傳送，增加網絡負荷。另外，這種配置充分體現了分散控制、分散采集和集中管理的特點，符合現代計算機控制系統的分布式控制的5個特點。這種符合工業標準的實時數據庫，可以通過開放的數據鏈路接口與關系型數據庫通信。歷史數據庫多級備份，在現場計算機節點上，保存歷史文件。在二級管理中心、一級管理中心也保存歷史文件，實現歷史數據的多級備份。
