       其他類型的局域網

       令牌環

       1.基本結構

       令牌環遵循IEEE802.5標準。第一個4Mbit/s的令牌環網絡是IBM公司在20世紀80年代中期推出的。

       令牌環的基本結構如圖4-2(c)所示，工作站以串行方式順序相連，形成一個封閉的環路。數據順序通過每一個工作站，直至到達發送數據的源節點才停止。還有一種基本令牌環的改進結構，工作站未直接與物理環相連，而是連接到一種多站訪問單元(MSAU)上去，多臺MSAU設備連接在一起形成一個大的圓形環路。一臺MSAU最多可以連接8臺工作站。

       2.工作原理

       從令牌環的結構中可以看出，基本令牌環結構就像是把以太網的兩個端點連接起來了，令牌環上的計算機也是共享介質的。為了防止出現信道的競爭，在令牌環中使用了一個特殊的名為“令牌”的幀。擁有令牌的計算機才可以發送數據，沒有令牌的計算機只有等到了令牌，才能發送數據。擁有令牌的計算機向目標地址發送一個幀，環路的計算機收到幀后，將這個幀的目的地址與自己的地址相對比，如果不是發給自己的幀，則直接沿環路將幀傳遞下去：如果是發給自己的幀，就將此幀內容復制下來，并在此幀中加上一個標記，說明已經收到這個幀了，然后將幀繼續沿著環路傳輸。當械傳回到發送節點時，發送節點檢查相應的標記位，看看目的節點是否已經收到這個幀了。如果確認目標站己正確接收就釋放令牌，使下游節點獲得發送的機會。當令牌傳到某一節點，但此節點無數據發送時，只要簡單地將令牌向下游節點轉發即可。在令牌環網絡中，一般只有一個令牌，也可能有多個令牌以加快通信。

       令牌不僅能在環型網中應用，在總線型網絡中也可以使用，令牌只不過是一種避免沖突的方法，和具體的網絡拓撲結構沒有關系。FDDI使用的也是令牌環協議。

       令牌環在重負載時效率較高。令牌環采用分布式的優先級調度算法來支持站點的優先訪問，使用了3個二進制位提供了8個優先級。

       3.MAC子層協議

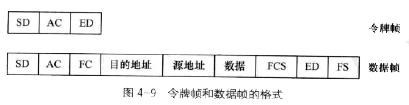

       令牌環上傳輸的幀有兩種：一種是令牌，另一種是常規幀。令牌是發送權的標志，擁有令牌的節點才能發送數據。常規幀用來發送數據或控制信息。兩種幀的格式如圖4-9所示。

       (1)SD:幀首定界符。lByte。說明幀的開始。

       (2)ED:幀尾定界符。lByte。說明幀的結束。為了保證用戶數據的透明性，應采取某種機制，使信息字段不會出現與SD或ED相同的比特序列。在令牌環網中所用的機制是除SD和ED字段外，其他所有信息比特都使用曼徹斯特編碼，也就是說通過不同的編碼方法來獲得專門的標志。

       (3)AC:訪問控制。AC字段的編碼為PPPTMRRR,其中3位P表示優先級(最多可以有23=8個優先級)：3位R表示預約優先級：T是令牌位，T=0表示此頓是令牌幀，T=1表示此幀是數據幀：M位是監控位。

       (4)FC:幀控制。定義幀的類型，可以是MAC控制幀，也可以是數據幀。如果是MAC控制幀，令牌環上所有的節點都讀入此傾。如果是數據幀，僅由目的節點讀入。

       (5)目的地址：接收這個幀的節點的地址。

       (6)源地址：發送這個幀的節點地址。

       (7)數據：包含了數據的凈荷。如果是MAC幀，這個字段中可能還包含附加控制信息。

       (8)FCS:幀檢驗序列。32比特的循環冗余檢驗用來檢驗FC、目的端、源端地址及數據字段在傳輸中有無差錯。

       (9)FS:幀狀態字段。反映幀是否被正確接收的字段。通過此字段可以識別出目的節點是否存在，幀是否正確接收，是否出現校驗錯等信息。

       4.物理層

       IEEE802.5標準使用屏蔽雙絞線(STP)和非屏蔽雙絞線(UTP)兩種傳輸介質，前者的抗干擾性要優于后者。
