下面是由希賽小編整理的通信互聯網技術知識點精講之FDDI，希望能幫助學友們。具體內容如下：

       FDDI

       1.工作原理

       FDDI采用了與令牌環類似的環型結構，通過光纖將多個節點環接起來，環上的節點依次獲得對環路的訪問權。為了提高可靠性，并獲得較高的數據傳輸速率，F(xiàn)DDI采用了雙環結構，兩個環路一個按順時針?lè)较颉⒁粋€(gè)按逆時針?lè)较騻鬏斝畔ⅲ瑫r(shí)工作，互為備份。在實際應用中，經常將一個環作為主環，用于在正常工作時的數據傳輸，另一個環作為冗余的副環，在主環故障或者節點故障時形成新的環路以支持正常的工作。FDDI的數據傳輸速率可達lOOMbit/s。采用多模光纖時，兩個節點最大距離為2km,支持500個站點，整個環長200km,若使用雙環，每個環最大距離為100km。

       2.MAC層協議

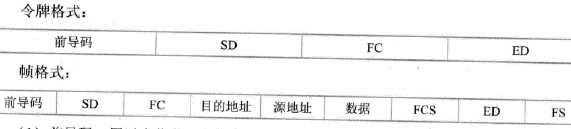

       FDDI中令牌和幀的格式如下所示。

       (1)前導碼：用以在收發雙方間實現時鐘的同步。

       (2)SD:起始定界符，lByte。

       (3)FC:幀控制字段，lByte。其格式為“CLFFZZZZ”。C表示是同步幀還是異步幀;L表示使用16位地址還是48位地址;FF表示是數據幀(LLC幀)還是MAC控制幀;最后幾位表示控制幀的類型。

       (4)目的地址和源地址字段：可以是2字節或6字節地址。

       (5)數據：用于裝載LLC數據或與控制操作有關的信息。FDDI標準規定最大幀長為4500Byte。

       (6)FCS:幀校驗序列。4Byte(32bit)。

       (7)ED:結束定界符。對令牌幀來說，為2個MAC控制符號(8bit);其他幀則僅為一個MAC控制符號(即4bit)。

       (8)FS:傾狀態字段。用于返回地址識別、數據差錯及數據復制等狀態，每種狀態用一個4比特MAC控制符號來表示。

       由此可見，F(xiàn)DD1的MAC幀和令牌環的MAC幀十分相似，不同之處是FDDI幀含有前導碼，這對高數據傳輸速率下時鐘同步十分重要;允許在網絡內使用16位和48位地址，比令牌環更靈活：它們的令牌幀也不同，F(xiàn)DDI沒有優先位和預約位，它用別的方法分配容量。雖然FDDI和令牌環都采用令牌傳遞的協議，但兩者還是存在著一個重要的差別，即FDDI協議規定發送站發送完數據幀后，立即釋放令牌，因此在所發幀尚未返回源節點時，相鄰的節點可能掌握令牌，發送數據，即在任一時刻，環中允許有多個數據幀被傳輸。而在令牌環中，僅在所發幀返回源節點之后，該節點才釋放令牌，即在任一時刻。環中只有一個數據幀被傳輸。因此，F(xiàn)DDl協議具有較高的利用率，特別在大的環型網絡中顯得更為明顯。

       3.物理層

       FDDI的物理層被分為兩個子層。

       (1)物理介質相關(PMD)子層，它在FDDI網絡的節點之間提供點到點的數字基帶通信。原來的PMD標準規定了多模光纖的連接，現在己有關于單模光纖連接的SMF-PMD,并正在開發與同步光纖網連接的PMD子層標準。

       物理層協議(PHY)，它提供PMD子層與數據鏈路層之間的連接。
