下面是由希賽小編整理的通信設備環境知識點精講之DC/DC變換器的配置，希望能幫助學友們。具體內容如下：

       DC/DC變換器的配置

       雖然通信行業規定采用-48V作為直流基礎電源電壓，但目前實際用電設備還有使用其他電壓等級的情況，這在大型綜合局房還是普遍存在的。

       在基礎電源電壓確定的情況下，如果通信設備要求使用不同電壓等級，則可以根據此類通信負荷大小和可擴展性選擇單獨配置整流器或配置DC/DC變換器的方式。

       DC/DC變換器由于存在對直流基礎電源的反灌雜音的影響，一般用于負載較小的場合。

       為了保證通信設備用電可靠性，往往采用模塊疊加式逆變裝置，同型號、同容量的變換器可多臺并聯使用，主用變換器總容量應按最大負荷電流確定。變換器的直流輸出分路根據通信設備的要求進行配置。

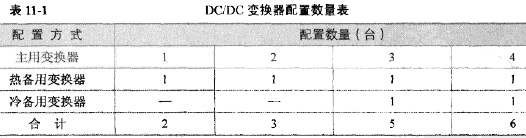

       表11-1所示為DC/DC變換器的參考配置情況。

       DC/AC逆變器的配置

       當通信設備需要使用交流供電時，電源工程師面臨著使用逆變器和UPS的選擇。逆變器由于存在對直流基礎電源的反灌雜音的影響，也同樣用于負載較小的場合，可以充分利用開關電源系統富余的容量。逆變器的負荷一般不宜超過15kVA。

       從提高通信設備供電可靠性出發，避免供電環節出現單節點故障，采用模塊疊加式逆變器更為普遍，其模塊采用;V+1備份方式運行，交流輸出分路根據通信設備的要求進行配置，并兼顧設備擴展的需要。

       蓄電池組的配置

       蓄電池組主要根據市電狀況、負荷大小配置。如果維護或其他方面的原因對蓄電池組的放電時間有特殊的要求，在配置過程中也應作為配置的依據。直流系統的蓄電池一般設置兩組并聯，總容量滿足使用的需要，蓄電池最多的并聯組數不要超過4組，不同廠家、不同容量、不同型號的蓄電池組嚴禁并聯使用。

       1.鉛酸蓄電池的總容量計算

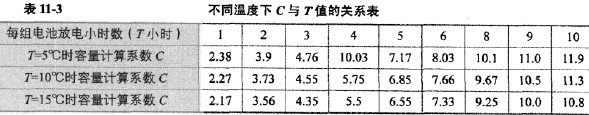

       其中，C從表11-3査詢。在電池室配置空調的情況下，按r=15℃計算容量系數，還應注意負載電流J應是近幾年內負荷的預測值。

       不同廠家的蓄電池產品存在不同的容量等級，常用單體蓄電池組的容量等級為200AH、300AH、400AH,500AH、1000AH等，與實際計算出的g值都會有差異，選擇接近的容量等級即可。對于經常采用的蓄電池容量等級，往往產品本身比較成熟，選擇時需要注意優先采用。在單體電池容量大于常見容量等級時，可以選擇電池組的并聯。另外，不宜選擇由小容量電池內部并聯組成單體電池的方式。
