下面是由希賽小編整理的通信設備環境知識點精講之電力線的敷設，希望能幫助學友們。具體內容如下：

       電力線的敷設

       電力線的敷設方式選擇與設計直接關系到通信電源站的供電質量和供電可靠性。

       1.電紙敷設的一般要求

       ①在電纜頭附近應有足夠的長度，防止電纜受機械力時造成機械損傷，一般留1.5%-2%余量。直埋式采用波浪式埋設，留檢修口備用。

       ②多根電纜敷設在同一通道且位于同側的分層支架上時，應按電力電纜、強電至弱電的控制和信號電纜、通信電纜的順序排列。支架層數受通道空間限制時，35kV及以下相鄰電壓的電力電纜，可排列于同一層支架，lkV以下的電力電纜也可與強電控制和信號電纜配置在同一支架上。

       2.電力電纜的敷設方式

       電源站常采用的電纜敷設方式有直接埋地、利用電纜溝和沿墻敷設等幾種。

       (1)電纜直埋地敷設

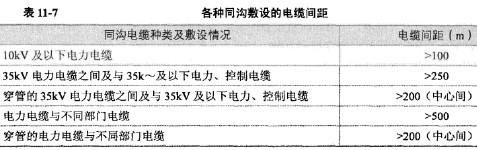

       將電纜放在開挖的溝底，上面覆以100mm厚的素土或沙，然后用磚或水泥板蓋在上面，最后回土填平。一般用于電纜根數不多、地面與地下情況不甚復雜的高、低壓配電線路。電纜直埋地敷設，其埋設深度最好在lm左右，一般不應小于0.7m,挖溝寬度應視電纜的根數而定。同溝電纜間的距離要求如表11-7所示。

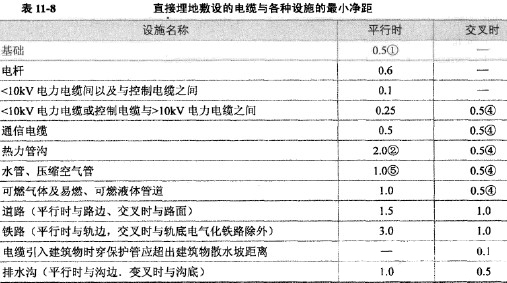

       電纜直接埋地敷設時，電纜與各種設施平行或交叉的凈距，不應小于表11-8所列數值。

       注：

       ①電纜應埋設在建筑物的散水坡外。

       ②當電級與熱力管溝之間裝有W熱層時，平行距離可W為O.Sm.

       ③電纜與熱力管溝交叉時，如電纜穿石棉水泥管保護?其長度應伸出熱力管溝兩側各2m,ffl熱層應伸出熱力管和電纜兩側各lm.

       ④當電嫌與各種設施交叉點前后各lmffi圍內穿管或用隔板隔開后.交叉凈距可減為0.25m.

       ⑤電嫌與水管、壓縮空氣管平行，電埋與管道標高差不大于0.5m時，平行凈距可減為0.5m.
