8.2.2　車站轉接器與CTC/TDCS車站設備的接口協議
數據傳輸模式：異步基帶數據傳輸模式，采用RS-422串行接口，雙工通訊方式。
數據傳輸速率：9600bps。
數據基本格式： 1個起始位，8個數據位，1個停止位，無奇偶校驗，共10位。
數據傳輸?shù)膸袷蕉x：以DLE（10H）、STX（02H）作為幀起始字段，以DLE（10H）、ETX（03H）作為幀結束字段。為了避免在信息字段中出現DLE，影響數據的正確接收，采取在數據發送方終端未發送數據前檢查信息和CRC校驗字段中有沒有出現DLE，如果信息字段和CRC校驗中出現DLE字符，則在此DLE字符后再加一個DLE字符。數據接收方如果連續收到兩個DLE字符，表明此DLE是數據信息，而不是控制轉義字符，去掉一個DLE字符即可。
CTC/TDCS與車站轉接器基本幀格式見表6。
表1　CTC/TDCS與車站轉接器基本幀格式注：

1、CTC/TDCS車站設備至車站轉接器數據內容同表1，其中第4項時、分、秒為CTC/TDCS設備將調度命令信息發送給車站轉接器的時間。第12項總包數最多為4包，第14項 調度命令信息正文N不大于190個字節，若調度命令信息正文超過190字節時，應將命令分包發送，每包調度命令信息正文不超過190字節，最多四包。建議正常不超過兩包。
2、CIR的回復信息數據內容同表3。

3、車站轉接器應答CTC/TDCS數據格式見表7
4、CRC校驗內容為數據內容所有字節，高位在前。
CRC校驗碼生成多項式為：G（X）=X16+X12+X5+1。

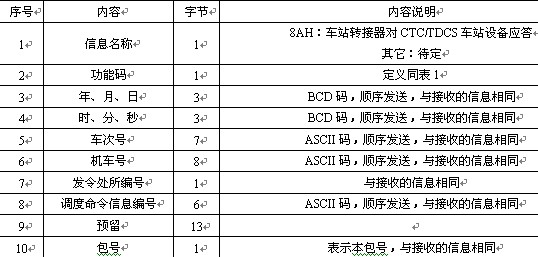

表2　車站轉接器應答數據格式

CTC/TDCS可利用終端設備對車站轉接器進行檢測。
CTC/TDCS發送檢測命令格式見表8。

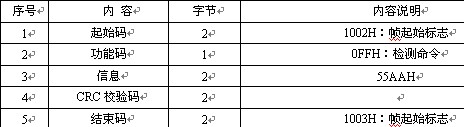

表3　CTC/TDCS發送檢測命令格式

車站轉接器對檢測的應答格式見表9。
表4　車站轉接器對檢測的應答格式
