5.6 管理特性
5.6.1 集群管理
我們知道，接入交換機一般放在用戶側，有的在樓道、有的在辦公區，且數量龐大。因此，對此類交換機的管理和配置成為了一個很大的問題。
傳統的方法是通過一個IP地址管理一個交換機，來實現遠程配置。但由于網絡中的設備太多，每一臺都要配置，重復工作量還是很大。
因此，集群管理的目的就是解決上述問題。通過集群管理，整個網絡能完成其拓樸結構的自發現；不用設置IP也能管理，達到了節省IP地址的作用；通過了統一而簡單的配置模式來統一管理所有交換機；簡化了升級過程。
集群管理的基本功能是允許網絡管理員通過一個主交換機的公網IP地址，實現對多個交換機的管理。主交換機稱為命令交換機，其它被管理的交換機稱為成員交換機。
主交換機提供了對整個集群的管理接口，一般來說是集群中配有公網IP地址的交換機。從交換機一般不配置公網IP地址，通過主交換機重定向來進行對從交換機的管理和維護。具有集群管理功能的交換機可以通過配置來決定是否加入集群。通常為了提高網絡管理的可靠性，避免單點故障影響集群管理功能，還應該設置多個備份交換機，在主交換機無法工作時替代主交換機來工作。
集群管理支持用戶通過網管來管理整個集群，包括SNMP和WEB網管方式。
集群管理通過NAT來完成成員地址轉換。集群模塊是基于NAT進行開發的。
集群中的角色有命令交換機、成員交換機，還有備份交換機以及候選交換機四種：
1）命令交換機： 配置有公網IP地址的交換機，管理命令首先發送到命令交換機上由命令交換機處理，如果發現目的是某成員交換機，則轉發到成員交換機上處理。
2）備份交換機： 備份交換機，用于命令交換機的備份。當命令交換機失效時，備份交換機能夠轉換成為命令交換機。通常設置了多個備份交換機時，還需要提供一定的機制選出其中一個作為命令交換機。
3）成員交換機： 集群中的成員，對成員交換機的管理是通過命令交換機的代理來完成的，它一般不設置公網IP地址。
4）候選交換機： 候選交換機，沒有加入任何集群但有集群能力、能夠成為集群成員的交換機稱為候選交換機。

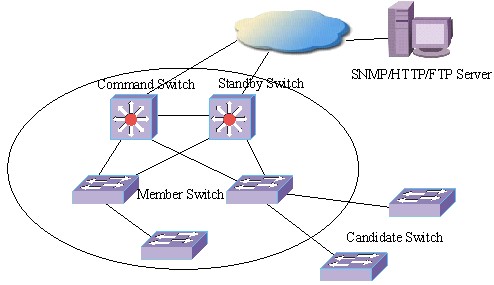

圖34 集群的組成
