5.7 IRF
IRF-Intelligent Resilient Framework，智能彈性架構。其基本的思想是：使多臺設備互相連接起來，形成一個“聯合設備”。無論在管理還是在使用上，都與單臺設備類似。
IRF和原來通過NDP協議建立的堆疊有很大的區別。NDP堆疊只是使多臺設備集中管理，但L2、L3轉發還是和每臺設備級聯起來一樣，即在每臺設備上都要進行L2、L3轉發。但IRF形成的“聯合設備”L2、L3轉發卻可以做到和單臺設備一樣，即L2、L3轉發只需要一次。因此，IRF需要對每臺設備端口號進行重新排序，擴展了端口數量和交換機能力。另外，IRF中的某臺設備故障并不會影響其他剩余設備的正常運行，從而大大增加了可靠性。

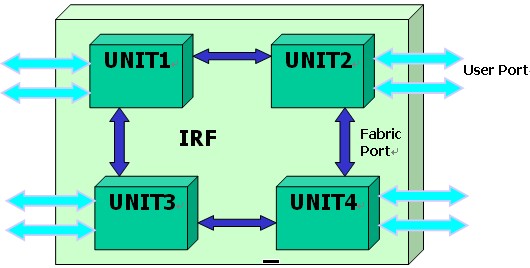

圖35 IRF的組成

圖35是一個IRF組成示意。IRF中每臺設備稱作一個Unit，多個Unit互聯就組成了一個Fabric.內部互連的端口就稱為Fabric Port，業務端口稱為User Port。
IRF主要包含三個方面：DDM-Distributed Device Management分布式設備管理; DRR-Distributed Resilient Routing分布式冗余路由; DLA-Distributed Link Aggregation分布式鏈路聚合。
DDM是IRF的基本要求。外界可以將整個IRF Fabric看成一臺整體設備進行管理。為了支持DDM，首先所有三層接口的IP地址都必須是全局有效的，也就是說，任何一個IP地址的配置將在所有UNIT上可見，通過任何一個IP地址即可以管理整個Fabric。用戶可以通過CONSOLE、SNMP、TELNET、WEB等多種方式來管理整個IRF Fabric；
DDR，IRF的另一個重要特征。IRF Fabric的多個UNIT在外界看來是一臺單獨的三層交換機。IRF Fabric將作為一個整體設備進行路由功能和轉發功能。Fabric內單個Unit發生故障時，路由協議和數據轉發可以不中斷。
DLA，分布式鏈路聚合可以使得在Unit之間實現流量的負載分擔和鏈路備份，大大地提高了IRF的可靠性。

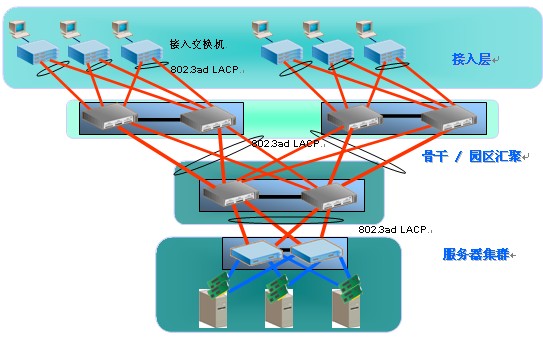

圖36給出了IRF的典型應用。通過IRF的使用，使該網絡的可靠性和交換機能力大大提高。

圖36 IRF的典型應用
