2.2 移動IPv4的工作原理
2.2.1 移動IPv4的基本概念
在闡述移動IPv4的工作原理之前，首先介紹有關移動IPv4的概念。
　?。?）移動節點
移動節點是指接入互聯網后，當從一條鏈路切換到另一條鏈路時，仍然保持所有正在進行的通信，并且只使用它的家鄉地址的那些節點。
　　（2）家鄉地址
移動節點的家鄉地址是指“一直”地分配給該節點的地址，就像分配給固定的路由器或主機的地址一樣。當移動節點切換鏈路時，家鄉地址并不改變。改變移動節點家鄉地址的原因和場合與改變固定主機或路由器地址的原因與場合一致，即當整個網絡滯笊新編址時。家鄉地址與它的家鄉代理、家鄉鏈路密切相關，特別處移動節點家鄉地址的網絡前綴決定了它的家鄉鏈路。
（3）家鄉鏈路
移動節點的家鄉鏈路就是與它的家鄉地址具有相同網絡前綴的鏈路。一般來說，對移動節點的上層而言，只用家鄉地址和別的節點通信，即移動節點發出的所有包的源IP地址都是它的家鄉地址，它接收的所有包的目的IP地址也都是它的家鄉地址。這就要求移動節點將家鄉地址寫入DNS中它的“IP地址”域，其他節點在查找移動節點的主機名時就會發現它的家鄉地址。
潘要指出的是，移動節點的家鄉鏈路并不一定是由物理媒介構成的物理鏈路，它可以是在移動節點的家鄉代理中由軟件實現的一條虛擬鏈路，可以認為家鄉代理與這條虛擬的家鄉鏈路有一個虛擬端口，這樣移動節點就永遠不會連到它的家鄉鏈路上，也就是說，這個移動節點永遠“不在家”，但它可以與外地鏈路有一條物理連接，即它總是“出門在外'
　?。?）家鄉代理（HomeAgent,HA)
家鄉代理是有一個端口與移動節點家鄉鏈路相連的路由器。一般來說有如下特點。
①在移動節點切換鏈路時，家鄉代理始終通知移動節點它的當前位置，這個信息由移動節點保存在它的轉交地址中。
②分析送往移動節點的家鄉地址的包，并將這些包通過隧道技術傳送到移動節點的轉交地址上。
（5）轉交地址
轉交地址圮指移動節點連接到外地鏈路上時的相關IP地址，這里我們可通過/解轉交地址的特性來理解它的定義。
①轉交地址與移動節點當前所在的外地鏈路相關
②當移動節點改換外地鏈路時，轉交地址也隨者改變。
③到達轉交地址的數據包可以通過現有的互聯網路由機制傳送?即不需要用移動IP相關的特殊規程來將IP包傳送到轉交地址上。
④轉交地址是連接家鄉代理和移動節點的隧道出口。
當移動節點與其他節點通信時，轉交地址幾乎永遠不會被作為上層通信的源IP地址或目的IP地址。特別是當其他節點查找移動節點的主機名時，DNS服務器不會返回移動節點的轉交地址。通常有兩種轉交地址：配置轉交地址和外地代理轉交地址。
①配置轉交地址（Collocated Care-of-Address)楚指暫時分配給移動節點的某個端口的IP地址，它的網絡前綴必須與移動節點當前所連的外地鏈路的網絡前綴相同。在外地鏈路上沒有外地代理時，移動節點可以采用這種轉交地址，一個配置轉交地址同時只能被一個移動節點使用。
②外地代理轉交地址（ForeignAgent Care-of-Address)是外地代理的地址，由一個端口連接移動節點所在的外地鏈路。外地代理轉交地址可以是外地代理的任意一個IP地址，只要外地代理至少有一個端口與外地鏈路相連就可以了。因此，外地代理轉交地址的網絡前綴并不一定與外地鏈路的網絡前綴相同，多個移動節點可以同時共用一個外地代理轉交地址。
轉交地址與移動節點所連接的外地鏈路雖多只有一跳之隔。它要么是有一個端口在外地鏈路上的外地代理的IP地址，要么是暫時分配給移動節點的一個端口地址。當移動節點與外地鏈路相連時，家鄉代理利用此地址向移動節點傳送數據包。特殊情況下，轉交地址是從家鄉代理到移動節點的隧道出口。
（6）外地代理（ForeignAgent，F(xiàn)A)
外地代理是在移動節點的外地鏈路上的路由器，通常有以下特點。
①幫助移動節點通知自己家鄉代理的轉交地址。
②作為連接在外地鏈路上的移動節點的默認路由器。
③有時提供移動節點的轉交地址，并為已被家鄉代理設置了隧道的移動節點發送拆封后的包。
　　（7）隧道

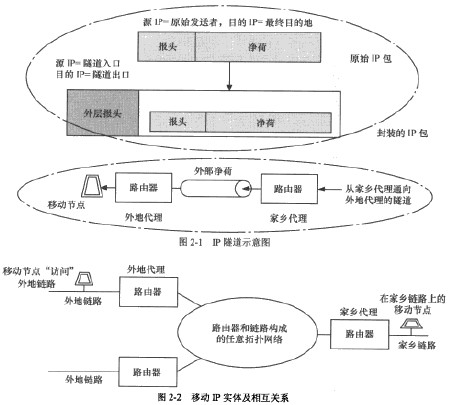

隧道是一種傳送數據包的路徑，通常一個數據包被封裝在另一個數據包的凈荷中進行傳送時，所經過的路徑稱為隧道，如圖2-1所示。該圖給出了一個家鄉代理為把數據包傳送給移動節點，將數據包先通過隧道送給外地代理的例子。

圖2-2表明了這些實體以及它們之間的關系。
從理論上講，路由器是實現IP協議的W絡設備，它負責轉發（不是送給自己的）IP包。主機與路由器相反，主機是發送或接收數據包，但從不轉發IP包（包括那些不以自己為源節點’也不以自己為目的節點的包)。從家鄉代理和外地代理的定義來看，它們也應該垃路山器^可以在一臺計算機上實現家鄉代理和外地代理，這時肴h去更像一臺傳統意義的主機而不是路由器。例如，我們可以在一臺PC上實現家鄉代理，但當它啟動隧道向移動節點轉發數據包時，只趄由于轉發了不是發給自己的數據包這個事實，它就成了一臺“路由器”。
通常移動節點的擁有者和移動節點的家鄉代理的擁有者之間在運行管理上存在非常密切的關系。如向員工提供便攜式計算機作為移動節點的單位，也會有一個網絡管理員負責這些移動節點的家鄉代理的運行維護。因此，移動節點、它的家鄉代理以及它的家鄉鏈路都由同一管理實體來運行。而移動節點以及它的家鄉代理的所有者則沒有必要與外地代理的所有者有任何關系（事實上這種關系一般也不存在)。在企業網（如某公司或?qū)W校的網絡）中，可能你會認為同一個實體既擁有移動節點和家鄉代理，也擁有外地代理，但亊實上外地代理可能位于全球互聯網內的任意一個教育或公眾網中，這樣外地代理的擁有者就和移動節點及它的家鄉代理的擁有者不同了。
上面我們簡單地討論了移動節點、家鄉代理和外地代理等概念，并指出只端要這3個實體就可以實現移動IP協議?此外，還介紹了一些專業名詞，在理解移動IP工作機制時需要這些專業名詞。我們還闡明了移動節點如何擁有兩個地址一個是家鄉地址，即它一直擁有的、與別的節點通信時的地址；另一個是轉交地址，在移動節點連接到外地鏈路上時，家鄉代理通過隧道利用這個暫時地址向它傳送數據包。
