2.3 移動IPv4協議的設計與實現
2.3.1 總體設計方案

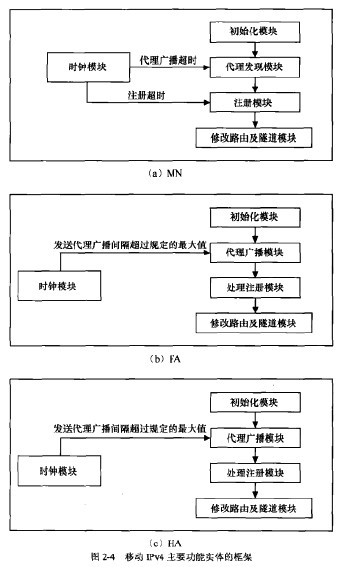

移動IPv4具有代理發現、注冊和數據包選路等功能。移動IPv4協議的主要功能實體包括移動節點（MN)、外地代理（FA)和家鄉代理（HA),這3個功能實體的基本模塊組成如圖2-4所示。

這些功能實體之間通信的主要過程如下。
(1)代理發現過程
FA的代理廣播模塊會周期性地發送代理廣播，MN如果移動到該區域，則會通過代理發現模塊接收到該代理廣播。如果沒收到代理廣播，則MN會發送代理請求，FA的代理廣播模塊收到該請求會處理并且發送代理廣播。
(2)注冊請求過程
MN的注冊模塊向HA注冊，由FA(如果是層次移動IPv4的情況，則要通過層次外地代理（HFAX關于層次移動IPv4的細節請參考本書7.2.2節）接收到該注冊請求，通過處理注冊請求模塊判斷是轉發還是處理該請求*
如果轉發，則發往HA,由HA的處理注冊模塊處理，注冊成功則發送注冊回復，最后由修改路由及隧道模塊完成隧道的建立和連接。
如果處理，說明發生層次切換，HFA的處理注冊模塊直接處理該請求，發送注冊回復，最后由修改路由及隧道模塊完成隧道的建立和連接。
　　(3)注冊回復過程
如果HA發送注冊回復，FA通過處理注冊模塊接收該注冊回復，并且轉發給MN,再由修改路由及隧道模塊完成隧道的建立和連接。
如果HFA發送注冊回復，HFA與HA之間的隧道不發生變化，HFA的修改路由及隧道模塊會修改向下的隧道，FA接收到注冊回復會由處理注冊模塊處理并轉發給MN，由MN的注冊模塊處理，最后由修改路由及隧道模塊改變MN的路由。
下面2.3.2節、2.3.3節和2.3.4節分別介紹MN、HA和FA的設計方案。
