第一節 通信電源系統的組成

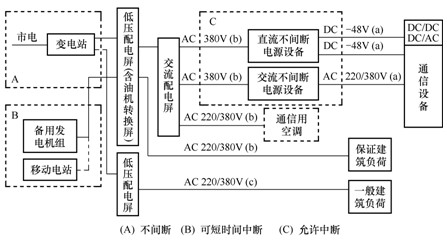

電信局(站)的電源系統由交流供電系統、直流供電系統和接地系統組成,其組成方框示意圖如下所示：

　　1、交流供電系統
交流供電系統由主用交流電源、備用交流電源、高壓開關柜、電力降壓變壓器、低壓配電屏、低壓電容器屏和交流調壓穩壓設備及連接饋線組成的供電總體。
主用交流電源均采用市電。為了防備市電停電,采用油機發電機等設備作為備用交流電源。大中型電信局采用1OKV高壓市電,經電力變壓器降為380V/220V低壓后,再供給整流器、不間斷電源設備(UPS)、通信設備、空調設備和建筑用電設備等。小型電信局(站)則一般采用低壓市電電源。
2、直流供電系統
在電信局（站）中，一般把交流市電或發電機產生的電力作為輸入，經整流后向各種電信設備和二次變換電源設備或裝置提供直流電的電源稱為直流電源。由整流設備、直流配電設備、蓄電池組、直流變換器、機架電源設備和相關的配電線路組成的總體稱為直流供電系統。
目前高頻開關整流器在技術上已經相當成熟，由于具有小型、輕量、高效、高功率因數和高可靠性等顯著優點。高頻開關整流器機架的輸出功率大,機架上裝有監控模塊,與計算機相結合屬于智能型電源設備。
閥控式密封鉛酸蓄電池是一種在使用過程中無酸霧排出,不會污染環境和腐蝕設備,可以和電信設備安裝在一起,平時維護比較簡便,體積較小,可以立放或臥放工作,蓄電池組可以進行積木式安裝,節省占用空間。
　　3、接地系統
為了實現各種電氣設備的零電位點與大地有良好的電氣連接,由埋入地中并直接與大地接觸的金屬接地體(或鋼筋混凝土建筑物基礎組成的地網)引至各種電氣設備零電位部位的一切裝置組成接地系統,即由接地體、接地引入線、接地匯集線和接地線組成。電信電源按照接地系統的用途可分為工作接地、保護接地和防雷接地。按照安裝方式可分為分設的接地系統和合設的接地系統。
