第四節 UPS
1、UPS概述
UPS是UninterruptiblePowerSystem（不中斷電源系統）的縮寫，由于它的出現解決了目前市電存在的市電中斷、電壓浪涌、電壓波形下陷、瞬態高壓、高壓尖脈沖、頻率漂移等諸多問題，現在已經成為通信電源日常維護的一個重點。

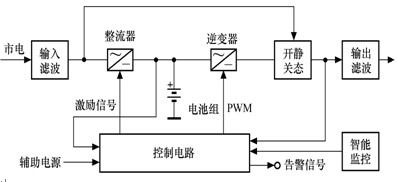

UPS系統由整流器、逆變器、蓄電池組和輸出轉換開關構成，在市電供電時，UPS系統先整流再通過逆變器輸出無干擾的工頻交流電。當市電掉電時，UPS系統由蓄電池通過逆變供電，輸出工頻交流電。

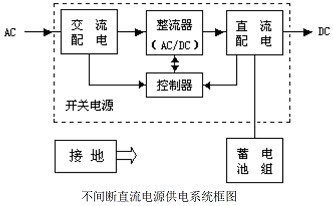

下圖是通信局（站）不間斷直流電源供電系統框圖：
2、UPS的分類以及主要性能和技術指標
UPS的分類：
UPS按輸入輸出相數分為單進單出、三進單出和三進三出UPS
UPS按功率等級分類，把UPS分成微型（<3kVA）、小型（3kVA～10kVA）、中型（10kVA～100kVA）和大型（>100kVA）。
UPS按電路結構形式分類有后備式、雙變換在線式、在線互動式、三端口式（單變換式）等。
1）后備式UPS結構簡單、價格便宜、噪聲低，但絕大部分時間，負載得到的是稍加穩壓處理過的“低質量”正弦波電源，通信生產中不采用。原理圖如下：
2）雙變換在線式UPS克服了市電質量差對其性能的影響，市電中斷時，負載不會發生電源瞬時中斷，通信生產中通常采用這種類形。原理圖如下：
