1、設備環境高頻開關整流器的工作原理
開關電源是連接市電電網與通信設備之間的電源轉換設備，基本電路包括兩部分。一是主電路，二是控制電路，主電路高頻開關整流器中的核心部分是高頻功率變換電路，開關電源是利用高頻脈沖信號控制電子開關開通時間長短來實現穩壓的電源。

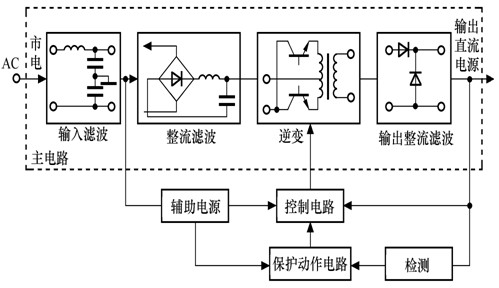

整流模塊實現交流電輸入到直流輸出原理圖:

主電路的功能：完成交流電輸入到直流輸出的全過程，是高頻開關整流器的主要部分
1）交流輸入濾波：包括低通濾波器、浪涌抑制等電路,其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜音反饋到公共電網；
2）整流與濾波：將電網交流電源直接整流為較平滑的直流電；
3）逆變：將直流電變?yōu)楦哳l交流電，這是高頻開關的核心部分；
4）輸出整流與濾波：由高頻整流濾波及抗電磁干擾電路組成，提供穩定可靠的直流電源。
控制電路的功能：一方面從輸出端取樣，經與設定標準進行比較，然后去控制逆變器，改變其頻率或脈寬，達到輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對整機進行各種保護措施。
2、設備環境整流模塊功能的設定
①均充功能設定：通常均充周期1個月、均充持續時間10小時。
②整流模塊輸出限流值設定：如設為110％整流模塊輸出額定電流，表示當整流模塊輸出電流到達該值后，將不再增加電流（進入穩流狀態），起到保護整流模塊的作用。
③蓄電池組充電限流值設定：比如設為額定容量/10(A)，表示當對電池的充電電流到達該值后，電流將不再上升，起到保護蓄電池組的作用。
④市電中斷均充參數設定：當發生交流輸入中斷后，由蓄電池組向負載供電，監控單元同時開始累計蓄電池放電容量，以決定交流復電后是否向蓄電池實行較高電壓的均充。
⑤浮充、均充電壓設定：-48V系統設定浮充電壓：53.5V；設定均充電壓：56.0V。
