3.3.1 移動IPv6協議的總體設計方案

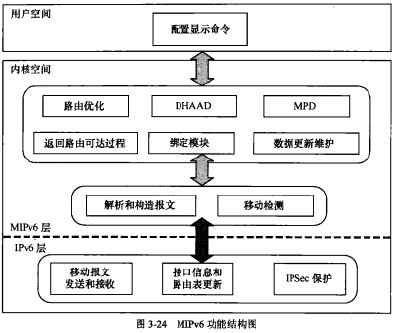

移動IPv6的設計可以分為用戶空間設計和內核空間設計。用戶空間是利用應用程序?qū)?nèi)核中的數據進行查看和設置，相對比較簡單。內核空間分成3部分：底屜內核、IPv6層、MIPv6層。為了保持與操作系統（如Linux)網絡協議找的一致性，可以充分利用操作系統中已有的數據結構和實現方法，來保證M1Pv6層對于上層的透明性。本節移動IPv6設計與實現所基于的操作系統就是Linux。底層內核提供系統管理、進程調度管理和系統調用；IPv6層提供數據包的發送和接收、隧道的建立等；MlPv6層負責綁定、移動頭部處理、移動檢測等。在實現中可以將移動IPv6的3個功能實體MN、HA和CN整合在一起，通過類型變蛍控制不同的模塊啟動，實現不同的功能實體。具體模塊劃分見圖3-24。

解析和構造報文模塊、用戶空間和內核空間數據交互模塊作為倌息傳遞的接口在用戶空間和內核空間之間。配置和顯示命令模塊用于顯示和配憑用戶空間的數據，和用戶空間的模塊都有聯系，所以沒有連線。各模塊功能如下。
1）解析和構造報文棋塊
主要完成移動控制報文中移動頭部的解析，并作出相應的回應，將相關信息構造、發送出去。通過對報文的分析，將作為觸發亊件影響移動體的有限狀態機。
　　2）移動檢測模塊
利用路由器通告RA、鄰居發現、鏈路層觸發等，檢測網絡前綴變化、接入點變化、生存時間是否過期，完成網絡層的跨網絡切換。
3）配置顯示命令模塊
利用tebiet和環回接口，將本機的綁定緩存、綁定更新列表等狀態信息顯示出來，并可以通過命令配罝家鄉代理地址、隧道和啟動接口。
4）數據史新維護模塊
通過解析移動報文，提取相關的信息，如CoA、HoA、移動前綴、綁定生存期、通信對端地址、狀態表示位等。然后史新綁定緩存、BU列農等數據衣項。
5）返回路由可達過程模塊
處理在CoT、CoTI、HoT、HoTI,計算密鑰標識、Kbm等。
6）移動報文發送和接收模塊
用于接收移動報文，主要作用是取出CoA和HoA,交換位置，然后輸入到解析和構造移動報文模塊；將移動報文按照要求，填好IPv6包頭，并加入擴展頭，最后送到發送隊列上。
7）接口信息和路由表更新模塊
此模塊負賁MIPv6接口的初始化和接口倌息維護，在移動過程中對內核路由表進行更新，主要功能為接受路由重定向、改變默認路由、隧道項的加入和刪除。
　　8）綁定模塊
在解析和構造報文模塊分析移動頭部的基礎上，處理MN/HA/CN的注冊和解注冊。DHAAD模塊動態家鄉代理發現模塊，運行在MN和HA上，更新HA之間的家鄉代理信息，保證MN離開家鄉網絡后的注冊成功。
9）MPD模塊
移動前綴發現模塊，當MN在外地時，家鄉網絡的前綴變化會及時通告到MN，保證MN和HA之間雙向隧道的有效性。
10）MPD模塊
移動前綴發生模塊，當MN在外地時，家鄉網絡的前綴變化會及時通告到MN，保證MN與HA之間雙向隧道的有效性。
11）路由優化模塊
利用移動報文的接收和發送模塊，對數據包頭中的CoA進行檢測，若存在對端注冊，則葙要處理報頭和家鄉目的選項、類型2路由頭，交換其中的信息：不存在對端注冊，則通過隧道傳送數據。
12）IPSec保護模塊
主要用于保護MN和HA之間的注冊過程和返回路由過程，當然也可以保護MN到HA的隧道。
下面各小節分別介紹上述各主要模塊的設計與實現方案。
