3.3.3 解析和構造報文模塊設計
解析和構造報文模塊設計的作用是：建立好Socket連接后，對于接收的報文進行解析：需要回復的，構造報文，準備發送。由丁移動節點MN較復雜這里單獨為它設計了一個FSM來完成解析和構造報文的功能。
1.實現原理
通過套接U的連接，接收數據包后進行分析，然汨將包中的接收接口索引號、HoA、CoA、HoA選項、類型2路由頭提取出來，作為以后調用函數的參數?之后對于CN和HA的處理將進入移動久輸入處理函數。對于移動節點，將會觸發FSM。
移動頭輸入處理函數主要是負賁接收數據，酋先進行區分類型包括HoTI、CoTI、BU、BE。對十通信節點CN來說，通過移動報文中的移動頭類型字段，對每個接收的消息作出反應。
①接收到HoTI,就構造HoT消息，包括Nonce的提取、密鑰標識和校驗和的計算、各種字段的填寫，最后發送數據。
②接收到CoTI,就構造CoT消息，方法與構造HoT消總一致。
③接收到BU,提取HoA和CoA，并驗證它們是否是全球可路由地址；得到BU的序列號、標志位等-系列參數，用于發送BA消息：檢査移動選項，包括Nonce索引、BA數據等，通過Nonces計算密鑰標識，從而得出Kbm和驗證符，最圮進行比較.確認BU的合法性；檢察綁定緩存中是否有符合的記錄，再配合接收到的標志位和生存期，對綁定進行判斷，包括是否為解注冊、錯誤、注冊、重新計時等。最后加入到綁定緩存中，然后調用發送消息函數構造BA消息，將生存期、狀態號、認證信息等字段填充好，發送數據。
④如果接收到BE、BRR、BA、CoT、HoT,不做處理。

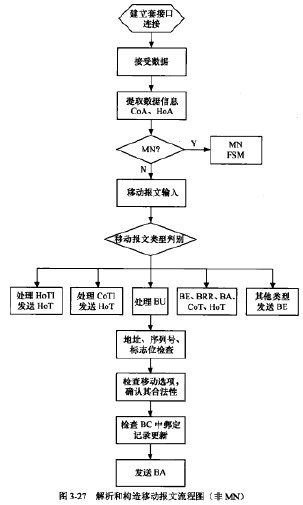

除了以上類沏的數據包外的其他類型，根據不同情況構造BE信息，然后發送BE。具體流程如圖3-27所示。
