3.3.4 返回路由可達過程橫塊設計
1.狀態描述及其相互轉換
返回路由可達過程RR用來確定MN的合法性和性、路由的可達性，從而達到路由優化在接收到一個數據包后，首先要檢査接收包的源地址和目的地址，按照地址杏找BU列表中是否存在關于源地址的綁定項，若沒有，通過用戶空間和內核空間的數據交互模塊，將要啟動RR過程，傳遞到內核中的移動IPv6套接n的接收隊列中，移動IPv6套接口針對啟動RR過程，可以設計一個返回路由可達過程狀態機RRFSM,并啟動RRFSM。

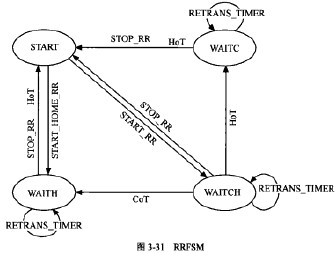

RRFSM是移動節點FSM的延續，當進入RRINTI、RRREDO、RRDEL狀態時，即執行RRo由于情況也較復雜，所以設計了一個FSM,如圖3-31所示。

圖中的雙向線表示兩個狀態在某種條件下可以互相轉移，單向線表示可以向一方轉移。線上的縮略語表示觸發棗件。4個狀態的含義如下。

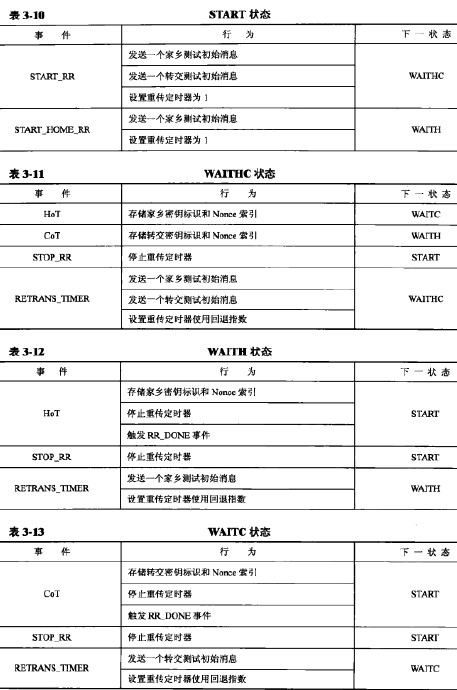

①START:對于當前的BU列表還未執行RR。
②WAITCH:MN已經發送的HoTI和CoTI,在等待它們的回復信息。
③WAITH:MN已經接收到對應CoTI的CoT信息，但是還沒有接收到對應HoTI的HoT信息。
④WA1TC：MN已經接收到對應HoTI的HoT信息，但是還沒有接收到對應CoTI的CoT信息。
觸發亊件如下。
①ISTART_RR：MN啟動RR。
②START_HOME_RR:MN為解注冊啟動RR。
③STOP-RR:MN序止正在運行的RR。
④HoT:MN從CN接收到HoT信息。
⑤CoT:MN從CN接收到CoT信息。
