3.3.7 接口信息和路由表更新模塊設計
接口信息模塊主要負責移動接口的信息維護和管理，路由更新模塊負賁改變內核路由表，以保證移動環境下數據的正確發送和接收：接受路由重定向，確定默認路由：建立和刪除隧道路由項目。
1.移動接口維護和管理
移動接口是在MN初始化時；調用相應的初始化函數來實現的，將新的移動接口定義為字符設備，還定義了一些控制參數，如打開和關閉。移動接口是建立在物理接口基礎上的虛擬接口，它隨著MN功能的載入而建立、MN模塊的卸載而消失。
MN到HA的隧道也屬于移動接口，在MN初始化時，通過相應的初始化函數建立MN端隧道，并加入到相關列表中，直到家鄉注冊成功，
HA端也建立隧道，雙向隧道才建立。
2.改變默認路由
利用內核中現有的功能，首先檢測鏈路的變化，然后通過接收路由器通杏RA來獲得當地的地址前綴，如果RA中有路由器全球IPv6地址，
就直接設為默認路由。如果沒有，就將RA的源鏈路本地地址作為默認路由項，如圖3-36所示。

3.建立和刪除隧道路由項

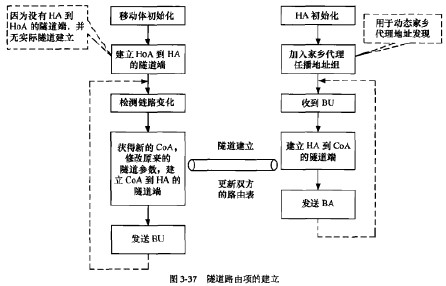

HA和移動節點之間的雙向隧道是MIPv6中數據傳送的重要通道，按照RFC3775規定，數據可以有兩種傳送方式：路由優化和雙向隧道。它的實現對于MIPv6是至關重要的。如圖3-37所示，隧道的建立葙要兩方：移動節點和HA的配合。

移動節點的操作步驟如下。
①移動體初始化，配置接口信息，包括HoA和HA的地址。
②建立HoA到HA的隧道端，但是由于沒有HA到HoA的隧道端，所以并沒有隨道建立，我們這樣做主要是為了節省切換時隧道的建立時間，在切換時只箝修改參數即可。
③檢測到鏈路的變化，接收到RA,更改默認路由項，配置新的CoA。
④修改建立隧道的參數，將HoA替換成CoA,建立CoA到HA的隧道端。
⑤發送BU到HA，BU的源地址為CoA,BU按正常路由選擇到達HA。
⑥若繼續移動到外地.就返回到第③步進行。
家鄉代理的操作步驟如下。
①HA初始化，初始化綁定緩存，配罝IPSec的安全策略。
②加入家鄉代理任播地址組xxxx:xxxx:xxxx:xxxx:fdff:nTf:fflf:ffife(x代表任意的十六進制數)，用于動態家鄉代理發現機制。
③檢測鏈路，收到BU。
④檢查BU的合法性，建立HA到CoA的隧道端。這樣雙向隧道建立成功。
⑤發送BA給移動體。BA的目的地址是CoA。
⑥若繼續移動到外地，就返回到第③步進行。

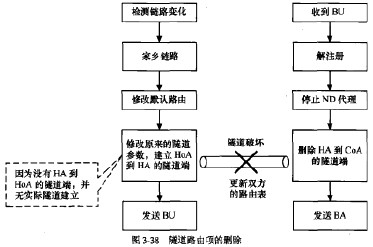

同樣隧道的刪除也需要雙方的配合，如圖3-38所示。

S3-37進路由項的建立
因為沒存HA到WHoA的隧進螭，并無實際K道建立
K3-38道路由項的W除
這一過程中移動節點的操作步驟如下。
①檢測到鏈路的變化，更改接口信息。
②接收到RA,發現是家鄉網絡。
③更改馱認路由項，恢復初始配置。
④修改建立隧道的參數，建立HoA到HA的隧道端，破壞原有瞇道，但是由于沒有HA到HoA的隧道端，所以并沒有新的隧道建立。⑤發送BU到HA.BU的源地址為HoA，BU按正常路由選擇到達HA。
家鄉代理的操作步驟如下。
①檢測鏈路，收到BIL
②檢査BU的合法性，進入解注冊過程。
③停止代理移動體的鄰居發現（ND)機制。
④刪除HA到CoA的隧道端。這樣雙向隧道破壞。
⑤發送BA給移動體。BA的目的地址是HoA。
