4.2.2 移動子網的基本工作原理

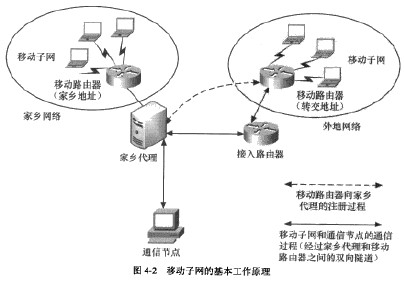

移動子網作為一個整體，可以移動到互聯網的任意位置，由MR管理并負責與外部互聯網的連接與移動IP機制類似，移動子網在家鄉鏈路上有一個路由器作為家鄉代理（HAh移動子網從家鄉網絡得到一直的IP地址前綴，并通過HA對外宜告路由，MR在家鄉網絡分配有家鄉地址HoA-MR。移動子網的基本工作原理如圖4-2所示。移動子網的節點（MNN)與其他節點的通信過程如下。

（1）當移動子網離開家鄉，其MR接入訪問鏈路。在訪問鏈路上配置一個轉交地址(CoA_MR)，然后MR向HA發送綁定史新（BU)消息。
（2）當HA收到綁定更新消息，在緩存中建立MR的家鄉地址HoA_MR和轉交地址CoA_MR的綁定記錄，為MONET網絡的前綴建立轉發表。
HA向MR發送對應綁定更新的應答綁定確認（BA)消息。一旦上述綁定過程完成，就在HA和MR之間建立了一條雙向隧道。隧道的端點分別是HA和CoA_MR。如果從MONET收到源地址屬于MONET網絡前綴的數據包，MR將數據包進行IP-in-IP的封裝后，從隧道的相反方向轉發給HA。HA解封裝收到的數據包并向目標通信節點（CN)轉發。
當CN向MONET網絡內的節點發送數據包時，因為目的地址屬于MONET網絡前綴，數據包首先發送到HA。HA收到數據包后，査找該前綴的綁定消息，通過雙向隧道發送到MONET網絡中MR的當前位罝，再由MR解封裝后發送到相應的冃標節點。
可以看出，在移動子網的基本支持協議中，移動子網節點和CN的通佶數據都要經過MR和HA之間的雙向隧道，這就存在巷嚴重的路由優化問題，該問題的具體描述見4.2.6節。
