4.2.3 移動子網中的數據結構
類似于移動IPv6，為了支持子網的移動性，移動子網協議也在移動IPv6的基礎上定義了一些新的數據結構。本小節主要介紹這些移動子網所特有的各種數據結構。
(1)綁定更新（BU)

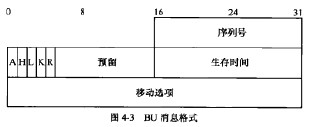

移動路由器（MR)使用BU向家鄉代理注冊，即向家鄉代理通告自己的當前轉交地址。BU的格式如圖4-3所示。

可以看出，移動子網中綁定史新格式和移動IPv6中的基本相同，只不過增加了一個“R”標志位。“R”標志位是移動路由器標志位，如果家鄉代理收到“R”標志位置為1的BU消息，就表明這是一個來自于移動路由器（MR)的注冊。
BU消息的其他字段和移動IPv6中BU消息各字段的含義基本相同，這里不再贅述。
(2)綁定確認（BA)

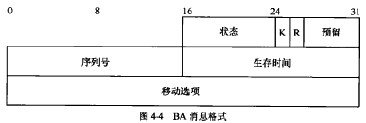

該報文用來確認BU的接收，綁定確認的格式如圖4-4所示。

同綁定更新（BU)類似，移動子網中的BA消息和移動IPv6中的BA消息基本類似,只不過增加了一個“R”標志位，用于指示家鄉代理（HA)支持移動路由器的注冊。移動子網BA消息中“狀態”部分相對于移動IPv6而言，增加了如下幾種情況：狀態碼140:移動路由器選項未被允許：
狀態碼141:非法前綴；
狀態碼142:前綴未被授權：
狀態碼143:轉發建立失敗。
除此之外，該消息其他字段及其含義和移動IPv6中的基本相同，此處不再贅述。

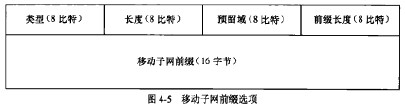

(3)移動子網前綴選項移動子網前綴選項的格式如圖4-5所示。

類《(8比特）長度<8比特）抽留域（8比特）相綴長廑（8比特）
移動TW桷絕（16宇竹）
S4-5移動子MW鉺選項
移動子網前綴選項包含在BU消息中，用來甸家鄉代理通缶移動子網的前綴倌息?一個BU中可以包全多個移動子網前綴選項。
移動子網前綴選項各字段含義如下：
類型：用十進制數6來表示，表明這是一個移動子網前綴選項。
長度：指示整個移動子網前綴選項（不含選項類型和選項長度兩個字段）的長度，以字節為單位。默認為18字節，即“預留”字段的1字節加上“前綴長度”字段的1字節，再加上“移動子網前綴”宇段的16字節。
預留域：應該由發送方初始化為0,被接收方忽略。
前綴長度：8比特，表示移動前綴的長度。
移動子網前綴：十六進制的移動子網的前綴，占16字節。
除此之外，移動子網中的其他數據結構和移動IPv6中的基本類似，這里不再贅述。
下面就分別介紹移動子網屮移動路由器（MR)和家鄉代理（HA)的工作過程。
