　　1.嵌套移動子網中的路由優化問題
在嵌套移動子網中，由于處于底層的MR不得不從自己的parent-MR獲取轉交地址，這樣，它所連接移動網絡的所有與外部通信的數據，都必須經過parent-MR的家鄉代理，從而造成更加嚴重的路凼優化問題。圖14-14給出了一個典型的例子。

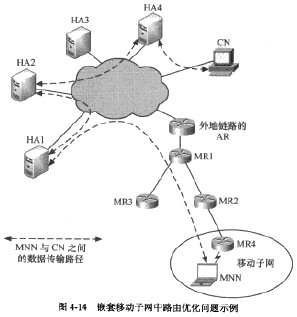

 在圖4-14中，有4個移動子網移動到一個外地鏈路，其中MR4和外地鏈路的AR之間有3跳，MR2以及MR3和AR之間分別有兩跳，MR1和AR之間有1跳。按照嵌套移動子網的定義，MR1將成為root-MR，MR2和MR3選擇MR1作為自己的parent-MR(MR2和MR3被稱為MR1的sub-MR);類似的，MR4會選擇MR2作為自己的parent-MR，從而形成了一個嵌套子網。在這種場景下，如果MR4打算向自己的家鄉代理注冊（在這個例子中是HA4),那么注冊報文必須先傳到MR1的HA1,然后HA1把這個數據包轉到MR2的HA2,最后HA2將注冊報文轉發給HA4。類似的，如果移動子網4中的一個節點MNN(它的畎認網關是MR4)，打算同某個通信節點（CN)通信，那么報文必須經過這樣一條路徑：MNN-MR4-MR2-MR1-AR（外地鏈路）-HA1-HA2-HA4-CN；而反向路徑則為：CN_HA4_HA2-HA1-AR(外地鏈路）-MR1-MR2-MR4MNN。

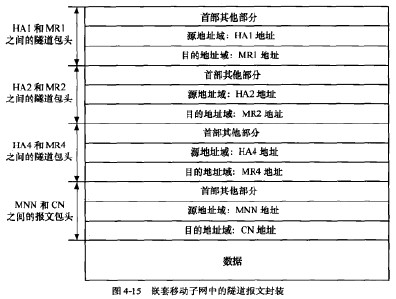

從上面的描述不難看出，在嵌套移動子網中存在者嚴重的冗余路徑開銷，并且這種情況隨著嵌袞層次的增加而變得愈加嚴重。此外，還存在著嚴重的多重隧道報文封裝問題，即數據包每經過一個MR就要加一層封裝。圖4-15就描述了圖4-14所示的例子中，當MNN給CN發送數據時的隧道報文格式，同樣，當CN給MNN發送數據時，隧道報文也圮類似的，只不過把圖4-15中的源地址和目的地址置換而已。不難看出，這種多重隧道報文封裝開銷也會隨者嵌套層次的增加而變得越來越嚴柬。

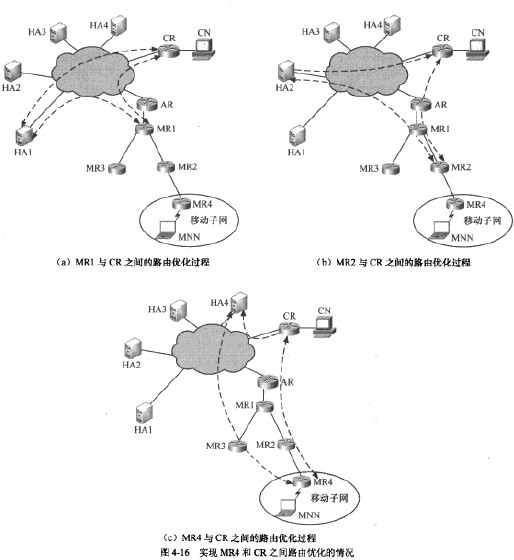

在這種情況下，可以使用前面介紹的路由優化方案，解決移動子網或VMN與CN之間的路由優化問題，如圖4-16所示，即先實現MR1與CR(CN)之間的路由優化，再實現MR2和CR(CN)之間的路由優化，最后實現MR4和CR(CN)之間的路由優化。通過這種方法，可以使移動子網4中的節點與CN通信時，數據直接在CN和MNN之間傳輸，避免了多甫嵌套帶來的冗余路徑問題和多重隧道報文封裝問題。但是，從圖4-16也不難看出，這種機制存在者重大缺陷（如為了實現MR4和CN之間的路由優化，需要3個MR執行與CR之間的路由優化過程)。該方案的缺陷主要包括以下幾點。

(c)MR4與CR之M的路由優化過量R14-16實現MR4和CR之間路由優化的情況
①存在者大里的路由優化協議交換開銷。如圖4-16所示，為了實現底層移動子網的路由優化，需要多個上層移動子網執行與CR(CN)之間的路由優化過程，造成嚴重的協議開銷。
②增加了parent-MR的負擔。由圖4-14可以看出，MR1和MR2本身并沒有和移動子網4的CN通信，但為了實現移動子網4的路由優化，它們不得不執行與移動子網4的CN之間的路由優化過程，這樣就大大加重了MR1和MR2的負擔，而MR作為移動的路由器，本身計算資源和電a等都很有限，所以這種機制難以適用移動互聯網的環境。
③切換延遲大幅度增加。如果圖4-14中的移動子網4從移動子網2的sub MONET變成其他移動子網的sub-MONET,那么在切換的過程中就黹要多次路由優化過程才能完成切換，造成切換延遲的大幅度增加。
④帶來安全隱患，在圖4-16所示的路由優化解決方案中，sub-MONET的數據要經過parent-MONET的家鄉網絡，其位置信息也為parent-MONET的家鄉代理所獲悉，因此存在宥嚴重的安全隱患，并且這種隱患會隨者嵌套層次的增加而變得越來越嚴重。
從上面的分析可以看出，移動子網的路由優化問題是急需解決的一個重點。
此外，移動子網還有其他一些問題需要解決，如安全問題、切換問題、多家鄉問題等，這些都是移動子網中的研究熱點和難點。
