　　4.3.1 移動子網的總體設計方案
NEMO是MIPv6的擴展，MIPv6有3個功能實體：CN、HA、MN,在NEMO中，將MN擴展為MR。它們在設計上可以遵循以下的設計思想：帶有移動頭部的數據報文，經過IP層傳到NEMO層，NEMO層對報文中的移動頭部進行校對、解析，并提取轉交地址、家鄉地址，并交換轉交地址和家鄉地址，再傳到上層的應用中處理。對于BU、BA等控制交互信息，NEMO層解析并構造響應信息，同時交互倌息將會改變內核空間中狀態數據的值。
和MIPv6類似，移動子網的設計也可以分為用戶空間設計和內核空間設計。用戶空間實現了NEMO協議，負賁綁定、移動頭部處理、移動檢測等。對于MR、HA、CN,可將它們的功能整合在一起，通過類型變量控制不同的模塊啟動，實現不同的功能實體。內核空間分成兩部分：底層內核、IP層，為了保持與操作網絡協議棧的一致性，我們充分利用Linux中已有的數據結構和實現方法，來保證NEMO層對于傳輸層的透明性。底層內核提供系統管理、進程調度符理和系統調用：IP層提供數據包的發送和接收、隧道的建立等；具體模塊劃分見圖4-17。

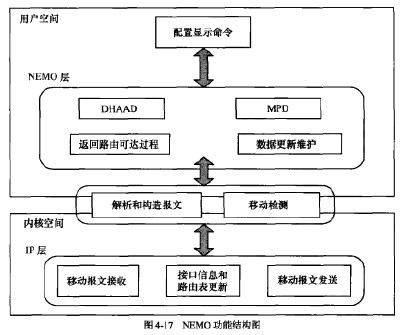

在圖4-17中的模塊按照功能分組，同一組模塊在一個岡角矩形內。雙向線表示兩個模塊組互相影響。解析和構造移動報文模塊、移動檢測模塊作為信息傳遞的接口在用戶空間和內核空間之間。配置顯示命令模塊用于配罝和顯示用戶空間的數據，和用戶空間的模塊都有聯系。
下面對各模塊作簡要描述。
解析和構造報文模塊：主要完成移動控制報文中移動頭部的解析，并作出相應的回應，將相關信息構造、發送出去。
移動檢測模塊：利用RA、鄰居發現、鏈路層觸發等，檢測網絡前綴變化、接入點變化、生存時間過期，完成網絡層的切換。配置顯示命令模塊：對MR屬性進行配罝，顯示本機的綁定緩存、BU列表等狀態倌息和調試信息，并可以通過命令配罝家鄉代理地址、隧道和啟動接口。
數據更新維護模塊：通過解析移動報文，提取相關的信息，如CoA、HoA、移動前綴、綁定生存期、通信對端地址、狀態表示位等。然后更新綁定緩存、BU列表等數據表項。
返回路由可達過程模塊：處理在返回路由可達過程中的CoT、CoTI、HoT、HoTI,計算密鑰標識、Kbm等。
移動報文發送和接收模塊：用于接收移動報文，主要作用是取出CoA和HoA,交換位S，然后輸入到解析和構造移動報文模塊：將移動報文按照要求，填好IPv6包頭，并加入擴展頭，最后送到發送隊列上，接口信息和路由表更新模塊：此模塊負賁移動接口的初始化和接口信息維護，在移動過程中對內核路由表進行更新，主要功能為接受路由重定向、改變默認路由，以及隧道項的加入和刪除。
DHAAD模塊：動態家鄉代理發現模塊，運行在MR和HA上，更新HA之間的家鄉代理信息，保證MR離開家鄉網絡后的注冊成功。
MPD模塊：移動前綴發現模塊，當MR在外地時，家鄉網絡的前綴變化會及時通告到MR,保證MR和HA之間雙向隧道的有效性。
數據更新維護模塊、返回路由可達過程模塊、移動檢測模塊、DHAAD模塊和MPD模塊的設計及實現與移動IPv6中的基本相同，因此，本章對這些模塊的設計不再作具體描述。相關細節可以參考3.3節內容。
