通信專業設備環境培訓QPSK解調原理
動力與環境
責任編輯：zld7155
2013-10-18
摘要：通信專業設備環境培訓QPSK解調原理：QPSK的4種（I，Q組合為 [0 0]，[0 1]，[1 0]和[1 1]）輸出相位有相等的幅度，而且2個相鄰的相位相差值為90°，但是輸出相位并不滿足我們前面所講的φm=2πmM m=0,1,……M-1)，信號相位移可以偏移45°和-45°，接收端仍可以得到正確的解碼。
3.3.3 QPSK解調原理

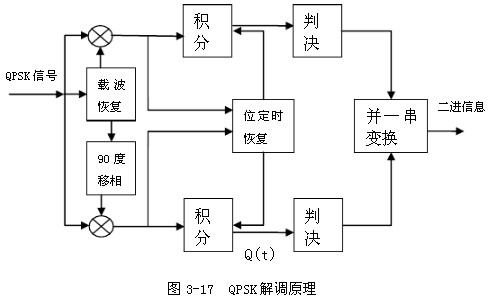

QPSK的4種（I，Q組合為 [0 0]，[0 1]，[1 0]和[1 1]）輸出相位有相等的幅度，而且2個相鄰的相位相差值為90°，但是輸出相位并不滿足我們前面所講的φm=2πmM m=0,1,……M-1)，信號相位移可以偏移45°和-45°，接收端仍可以得到正確的解碼。實際中數字輸入電壓必須比峰值載波電壓高出很多，以確保平衡調制器的正常工作。經過調制的信號通過信道傳輸到達用戶端，需要進行解調，這一過程是與調制相類似的逆過程。首先，QPSK信號經過功率分離器形成兩路相同的信號，進入乘積檢波器，用兩個正交的載波信號(sinωct和cosωct)實現相干解調，然后各自通過一個低通濾波器得到低頻和直流的成分，再經過一個并行-串行變換器，得到解調信號。QPSK的解調原理如圖（3-17）所示。
