3.4.1 OQPSK基本原理

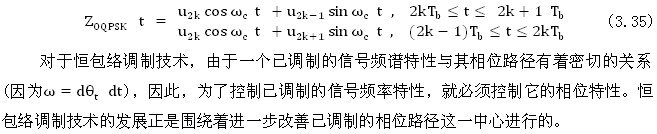

交錯正交相移鍵控(OQPSK)是繼QPSK之后發展起來的一種恒包絡數字調制技術，是OQPSK的一種改進形式，也稱為偏移四相相移鍵控(offset-QPSK)。它和QPSK有眷同樣的相位關系，也是把輸入碼流分成兩路，然后進行正交調制。隨著數字通信技術的發展和廣泛應用，人們對系統的帶寬、頻譜利用率和抗干擾性能要求越來高。而與普通的OQPSK比較，交錯正交相移鍵控的同相與正交兩支路的數據流在時問上相互錯開了半個碼元周期，而不像OQPSK那樣I、Q兩個數據流在時間上是一致的(即碼元的沿是對齊的)。由于OQPSK信號中的I(同相)和Q(正交)兩個數據流，每次只有其中一個可能發生極性轉換，所以，每當一個新的輸入比特進入調制器的I或Q信道時，其輸出的OQPSK信號中只有0°、±90°三個相位跳變值，而根本不可能出現180°相位跳變。所以頻帶受限的OQPSK信號包絡起伏比頻帶受限的QPSK信號要小，而經限幅放大后的頻帶展寬也少，因此，OQPSK性能優于QPSK。實際上，OQPSK信號也叫做時延的QPSK信號。一般情況下QPSK信號兩路正交的信號是碼元同步的，而OQPSK信號與QPSK信號的區別在于其正交的信號錯開了半個碼元。 OQPSK信號的數學公式可以表示為：
