6.2.5 基于多跳環境的解決方案
當前移動多播的主要研究場景是終端一跳接入到固定網，而沒有考慮多跳接入場景如移動子網接入和移動自組織網接入等。
在移動子網多播中，移動子網中的節點如本地固定節點、訪問移動節點等都是通過移動路由器（MR)加入到多播路由器中，若中間的路由器不支持多播路由，則無法提供多播服務。在移動自組織網多播中，多個移動終端動態地構成一個網絡，每個中間節點的移動都會帶來多播轉發樹的重構.自組織網絡中的多播接收者齋要通過中間路由器來完成多播數據包的轉發。針對不同的應用場景，當前的主要解決方案有以下幾種。
1.MLD-Proxying方案
C.Janneteau等提出采用MLD-Proxying方案實現移動網絡多播。該方案在MR和外地M絡之間采用MLD協議，而在移動網絡內部使用MLD-Proxying進行多播信息的交互#該方案以MR為根，在移動網絡內部選出一些固定路由器來構建多播轉發結構。

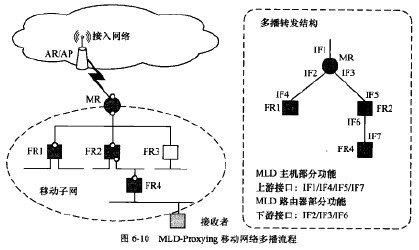

假設移動網絡內有4個固定路由器（FixedRouter,FR),一個移動路由器（MR),其多播樹的配置如圖6-10所示。首先，選取MR、FR1、FR2和FR4等執行MLD-Proxy功能；其次，在每個MLCM-roxy設備上指定上下游接口。代理設備在上游接口上運行MLD協議的主機部分，而在下游接口運行MLD協議的路由器部分，通過配置在移動網絡內部構建一個樹形的轉發結構。

每個代理設備維護一個成切數據庫，其記錄格式為（multicastaddress，filtermode，sourcelist)。當代理設備從下游接口收到MLD消息加入到指定多播組時，它將該信息與現有的信息進行比較，將同一個多播組的信息融合成一條記錄，添加到成員數據庫中并往上游接口轉發.當代理設備從上游接口收到多播數據時，基于該成員數據庫進行轉發MR在收到這些數據后，通過MR-HA的雙向隧道發送多播加入消總，并通過該隧道接收多播數據^這樣，移動子網內部的節點就加入到多播組中獲取多播數據。
該方案解決了移動子網內部節點發送和接收多播數據的問題，但是，該方案在MR和HA之間采用雙向隧道方式傳輸數據，幵銷較大，帶寬利用率較低。
　　2.動態多播樹構建方法
Kiyong等提出了一種適用于嵌套移動網絡的動態多播樹構建方法。該方法假設移動路由器支持多播和前綴代理（PrefixDelegation，PD)機制，K路由器通告（RouterAdvertisement,RA)的標識位上擴展了一個S字段，表示發送該RA消息的位置。若存在S位，則表明該RA來自MR,否則來自ARo同時，培加一個默認路由器信息（Defaultmulticast RouterInformation,DmRI)選項，用丁攜帶多播路由器的地址信息。該信息可以寫在AR的配置文件里，通過RA消息通告出去。
該方法的操作流程如圖6-11所示MR一旦檢測到RA消息中含有馱認路由器倌息(DmRI),就將其記錄到緩存中。MR收到組加入消息后，根據RA消息的來源構建多播路由樹。若RA來自AR，則構建到DmR的多播隧道；若RA來自上層MR(RA有S位)，則構建到上層MR的多播隧道；若RA既沒有S位也沒有DmRI,說明當前網絡不支持多播。當移動子網移動到另外一個含有DmR信息或上層MR時，它蒞要快速重構與DmR的多播隧道。MR通過檢測RA消息來決定其下一步處理，如果RA不包含DmRI,則通過當前接入網絡的MR獲取多播數據：如果RA包含DmRI和S位信息，則MR重構它與上層MR的多播隧道，并用新的DmR代替舊的DmR:如果RA只包含DmR信息，則MR同新的DmR構建多播隧道。

該方案不依賴于HA和MR之間隧逍，解決了移動子網多播數據路由不優化的問題，減少了多播樹的重構時延。但垃，該方案需要擴展RA消息，并且要求移動路由器支持多播協議，增加了移動路由器的負載。
