1.1.4接入網的物理參考模型

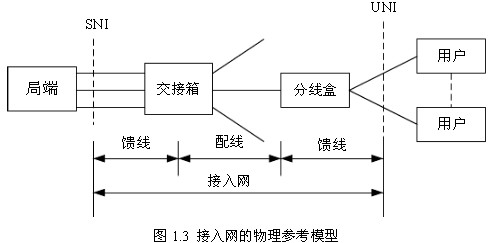

以典型的市內銅纜用戶接入網為例,其典型結構如圖1.3所示。圖中端局就是人們所說的電話局。由端局到交接箱之間的這一段線路稱為饋線段。饋線電纜的線徑較大,線對數也多。交接箱就是業務接入點,其作用是完成饋線電纜中雙絞線與配線電纜中雙絞線之間的交叉連接。從交接箱開始經線徑較小、線對數較少的配線電纜連至分線盒。分線盒的作用是終結配線電纜并將之與引入線相連。由分線盒開始通常為若干單對或雙對雙絞線,與用戶端相連,用戶引入線為用戶專用。通常,接入網的饋線段長度約3~5km;配線電纜長度約0.5~ 1km;引入線長度約10~300m。

在光纖接入網中情況將發生較大的變化,除一些術語名稱不同外,功能有顯著不同。不僅通信容量不同,業務種類也有很大變化,而且在整個信息傳輸過程中要完成光/電和電/光交換。然而接入網的含義和網絡框架是相同的或者說是相似通信接入網的光纖化技術研究與實現的。光纖在接入網中的應用首先是用光纜代替饋線電纜。交接箱由遠端局(RO—Remote Office)代替,RO又稱遠端節點(RN—Remote Node),或簡稱遠端(RT—Remote Termination)。隨著光纖繼續向用戶延伸,其成本越來越高,因而目前主要是到路邊的分線盒,在該處需設置光網絡單元(ONU),一邊完成光電變換和分用功能。最終目標則是將光纖引入到住宅用戶,屆時ONU也將設置到住宅處。
