2.2.3 光纖接入的拓撲結構
光纖接入網的拓撲結構，是指傳輸線路和節點的幾何排列圖形，它表示了網絡中各節點的相互位置與相互連接的布局情況。網絡的拓撲結構對網絡功能、造價及可靠性等具有重要影響。其三種基本的拓撲結構是:總線形、環形和星形，由此又可派生出總線—星形、雙星形、雙環形、總線—總線形等多種組合應用形式，各有特點、相互補充。

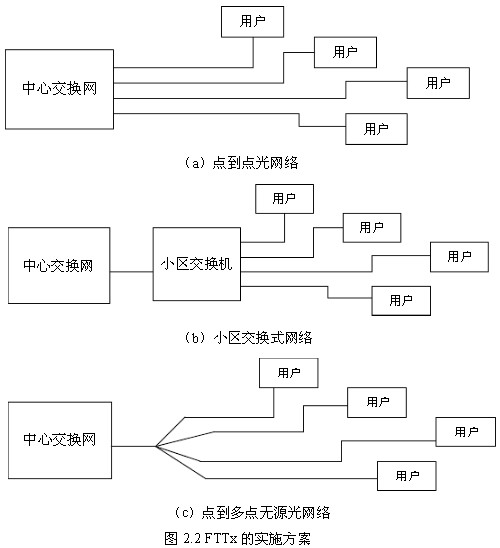

通常的光纖接入的拓撲結構有點到點(PZP)方式和點到多點(PZMP)兩種方式，如圖2.2所示。

在點到點(PZP)的接入方式中，交換局為每個用戶分配一根光纖，如圖2.2(a)所示。在這種點到點光纖接入方式中每個用戶可以使用這個根光纖的全部帶寬，而且用戶的升級容易實現。但是這種點到點的光纖接入方式存在嚴重的缺點：第一，隨著用戶數目的增加，光纖數量線形增加，成本很高；
第二，每個光纖提供的傳輸帶寬浪費嚴重，其他的用戶無法共享光纖的帶寬資源；
第三，不利于開展多播和組播業務。因此這種點到點的光纖接入方式在實際中應用并不多。圖2.2(b)是點到點接入方式的改進，中心局交換機和用戶交換機之間通過光纖連接，用戶交換機為每個用戶提供點到點的光纖接入，相對于圖2.2(a)中的點到點光纖接入，這種改進方式可以節約光纖資源。
另一種是基于PON的點到多點(P2MP)接入方式，如圖2.2(c)所示。這種無源的點到多點的接入方式中在用戶側使用無源光功率分配器，從而實現點到多點的用戶接入方式。相對于點到點光纖接入方式，點到多點接入的優點非常明顯：
第一，由于多個用戶共享一根光纖的帶寬資源，用戶成本相對較低，而且可以充分利用光纖的帶寬資源；
第二，對于開展點到多點的多播、組播業務相對簡單，適合開展視頻廣播和流媒體業務；第三，減小中心交換局一側的光纖接頭數目，安裝和維護簡單，易于實現用戶網絡的優化規劃。正是由于這些優點，PON已經成為光纖接入的主流技術。
