2.3 PON技術
2.3.1 PON的拓撲結構
根據不同的應用環境，PON的拓撲結構有以下幾種方式：
(1)樹型拓撲結構

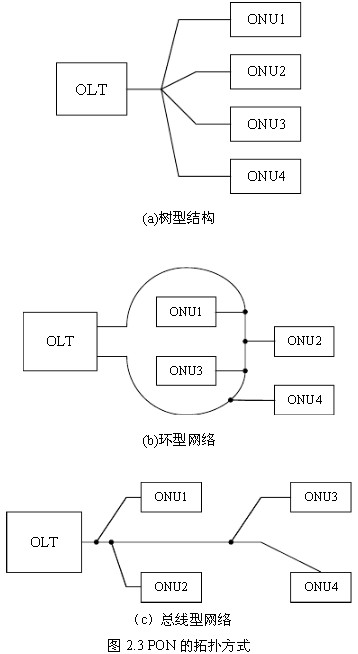

樹型結構的PON拓撲方式如圖23(a)所示，這是最常用的PON組網方式。在這種方式中只需要一個l×N的光分離器即可實現P2MP的傳輸，系統結構簡單，成本較低，組網靈活。
(2)環形拓撲結構
環形拓撲結構如圖2.3(b)所示。每個ONU和環型光纖通過2×2的光分離器相連。相對于樹型和總線型拓撲結構，環型拓撲PON有較好的服務質量(QoS，Quality of Service)保障，但是組網復雜，光分離器較多，ONU的增加和刪除都比較困難。
(3)總線型拓撲結構
總線型拓撲結構如圖2.3(c)所示。在這種方式中需要N個1×2的光分離器來實現P2MP傳輸，系統結構簡單，組網靈活，但是光分離器的數目較多。
在實際的應用中，考慮到光分離器的成本、多用戶接入控制復雜性和光分離器帶來的噪聲，應盡量減少光分離器的數目，因此樹型拓撲的PON應用最為廣泛。
