通信工程師設備環境卡塞格倫天線結構

動力與環境 責任編輯：jacky66zjx 2013-10-28

摘要：通信工程師設備環境卡塞格倫天線結構：由拋物面初級反射鏡和雙曲線次級反射鏡組成?？ㄈ駛愄炀€主反射面是旋轉拋物面，張角為ψ0；副反射面為旋轉雙曲面，張角為φ0；發送源通常置于主副反射面間旋轉雙曲面的實焦點F′上。

　在線輔導　面授招生　考試大綱　指定教材　習題匯總

　　3.1.1卡塞格倫天線結構

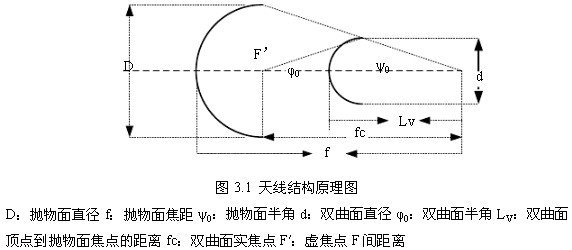

圖3.1是一個卡塞格倫天線的示意圖。由拋物面初級反射鏡和雙曲線次級反射鏡組成?？ㄈ駛愄炀€主反射面是旋轉拋物面，張角為ψ0；副反射面為旋轉雙曲面，張角為φ0；發送源通常置于主副反射面間旋轉雙曲面的實焦點F′上。在無線光通信中采用收發天線結構類似，發送和探測光信號部件都將放置在F′上，同時為了減小遮擋率，F(xiàn)′往往和拋物面的頂點重合。一般雙曲面的虛焦點和拋物面的焦點是重合的。
在進行天線的幾何設計時，一般先給定拋物面D、f，再確定拋物面半角Ψ0，

曲面的四個參量LV、ф0、fc、d可以任選兩個參量，從而確定其他參數。給定D、F，可以用下式近似確定最小遮擋率的雙曲面直徑根據上述公式就可以對卡塞格倫天線進行幾何設計?？ㄈ駛愄炀€的口徑越大，那么接收到的光強的方差就越小。但是天線的口徑的增大會帶來成本和制造的難度，典型的無線光接入系統的主反射面口徑直徑為幾十厘米以內。
