　　2.3.2 移動IP的幾個重要概念
1）移動IP的功能實體
移動節點（MobileNode）是一種能夠從一條鏈路切換到另一條鏈路接人Internet而仍保持正在進行的通信,并且只使用它的歸屬地址的節點。移動節點的歸屬地址是指“一直”地分配給該主機的地址。
移動代理（MobileAgent)分歸屬代理（HomeAgent)和外地代理（ForeignAgent)兩類，它們--般是路由器。其中歸厲代理是歸屬網上的移動代理，是由一個端口與移動節點歸屬鏈路相連的路由器，它保留宥移動節點的歸屬地址。當移動節點離開歸屬網時，歸屬代理需要截收發往移動節點的數據包，并通過“IP隧道（IPtunnel〉”將這些數據包轉發到移動節點的轉交地址。另外，歸屬代理還負責維護移動節點的當前位置信息。
外地代理位于移動節點當前連接的外地網上，是在移動節點所處的外地鏈路上的路由器，它向已注冊的移動節點提供選路服務。當使用外地代理轉交地址時，外地代理負責解除原始數據包的隧道封裝*取出原始數據包，并將其轉發到該移動節點。對于那些由移動節點發出的數據包而言，外地代理可作為已注冊的移動節點的缺酋路由器使用。

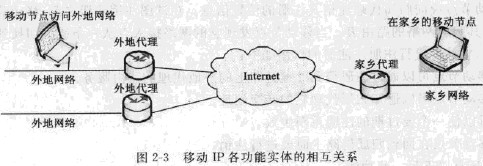

圖2-3表明了這些實體以及它們之間的關系。

2）移動IP節點擁有兩個IP地址。
第一個地址稱為歸屬地址（HomeAddress),這是用來識別端到端連接的靜態地址，也是移動節點與歸屬網連接時使用的地址。不管移動節點連接至網絡何處，其歸屑地址保持不變。它用于標識移動節點。
第二個地址是轉交地址(CareofAddress），轉交地址就是隧道終點地址。它可能是外地代理轉交地址.也可能是配置轉交地址。轉交地址用于表示節點當前所在位置和選路。
當轉交地址為外地代理轉交地址時，它實際上就是外地代理的地址，移動節點利用它進行注冊。在此地址模式中，外地代理就是隧道的終點，它通過隧道接收數據包.解除數據包的隧道封裝，然后將原始數據包轉發到移動節點。
而配置轉交地址是一個臨時分配給移動節點的地址，可通過DHCP等外部機制獲得。移動節點將其與自身的一個網絡接U相關聯。當使用這種地址模式時，移動節點自身就是隧道的終點，執行解除隧道功能,取出原始數據包。一個配S轉交地址僅能被一個移動節點使用，它是移動節點在外地暫時獲得的新的IP地址。因為使用外地代理轉交地址會使討論復雜化，本文假設移動節點都使用配置轉交地址。
轉交地址是僅供數據包選路使用的動態地址，也是移動節點與外地網連接時使用的臨時地址。每當移動節點接人到一個新的網絡,轉交地址就要發生變化。
3）代理搜索
為了隨時隨地與主機進行通信，移動節點必須首先找到一個移動代理，并獲得轉交地址。代理搜索（Agent Discovery)就是移動節點判斷它是連接在歸屬網還是外地網上以及找到所在鏈路上的移動代理的過程。
　　4）位置注冊
移動節點必須將其位置信息向其歸屬代理進行注冊（Registration),以便被找到。在移動IP技術中，依賴于不同的網絡連接方式，有兩種不同的注冊規程。一種是通過外地代理?即移動節點向外地代理發送注冊請求消息，外地代理接收并處理注冊請求消息，然后將消息中繼到移動節點的歸厲代理>歸屬代理處理完注冊請求消息后向外地代理發送注冊應答消息（接受或拒絕注冊請求），外地代理處理注冊應答消息.并將其轉發到移動節點。另一種是直接向歸屬代理進行注冊，即移動節點向其歸厲代理發送注冊請求消息，歸屬代理處理后向移動節點發送注冊應答消息（接受或拒絕注冊請求）。注冊請求和注冊應答消息使用用戶數據報協議（UDP)進行傳送。
當移動節點收到來自其歸屬代理的代理廣播消息時，它可判斷其已返回到歸屬網絡。此時，移動節點應向歸屬代理注銷其注冊的位置信息。在試圖注銷注冊之前，移動節點應配置適用于其歸屬網絡的路由表。當移動節點發現它的網絡接人點從-條鏈路切換到另一條鏈路上時，它就要進行注冊。注冊的作用如下：
①移動節點可以通過注冊得到外地鏈路上的外地代理的路由服務。
②移動節點可以通知歸屬代理它的轉交地址。
③可以使一個要過期的注冊歌新生效。
④移動節點在回到歸厲鏈路上時要進行注銷。
注冊還有以下另一些功能：
①同時注冊多個轉交地址.歸厲代理將送往移動節點歸屬地址的數據包通過隧道送往每個轉交地址。
②可以在注銷一個轉交地址的同時保留其他轉交地址。
③在先前不知道歸屬代理的情況下，移動節點可以通過注冊動態地得到一個可能的歸厲代理的地址。
　　5）隧道技術
當移動節點在外地網上時，歸厲代理需要將原始數據包轉發給已注冊的外地代理。這時歸屬代理使用“隧道技術”，即將原始IP數據包作為凈荷封裝在轉發的IP數據包中，從而使原始1P數據包原封不動地轉發到處于隧道終點的轉交地址。在轉交地址處，解除隧道，取出原始數據包，并將原始數據包發送到移動節點。當轉交地址為配置轉交地址時，移動節點本身就是隧道的終點，它自身進行解除隧道.取出原始數據包的工作。

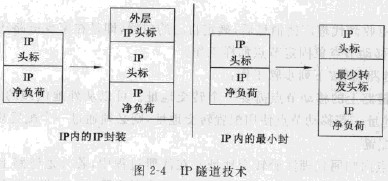

IETFRFC2003和RFC2004各自定義了一種利用隧道封裝數據包的技術，見圖2-4所示
在RFC2003中規定為了實現在IP數據包中將封裝作為凈負荷的原始IP數據包,需要在原始數據包的現有頭標前插人一個外層IP頭標。外層頭標中的源地址和目的地址分別標識隧道的兩個邊界節點。內層IP頭標（即原始IP頭標〉中的源地址和目的地址則分別標識原始數據包的發送節點和接收節點。除了減小TTL值之外，封裝節點不改變內層的1P頭標。內層IP頭標在被傳送到隧道出口節點期間保持不變。從而使原始IP數據包原IP內的最小封
圖2-4IP隧道技術封不動地轉發到處于隧道終點的轉交地址。

使用RFC2004定義的IP內最小封裝有一個前提條件，就是4原始數據包被分片時，不能使用這種封裝技術，也就是說，數據包在封裝之前不能被分片。因此,對移動IP技術來講.最小封裝技術是可選的。為了使用最小封裝技術來封裝數據包.移動IP技術需要在原始數據包經修改的IP頭標和未修改的凈負荷之間插人最小轉發頭標。顯然，這種最小封裝技術比RFC2003定義的封裝技術節省開銷。當拆裝數據包時，隧道的出口節點將最小轉發頭標的字段保存到IP頭標中，然后移走這個轉發頭標。
