摘要：設備環境OOK信號的功率譜密度及帶寬
1、OOK信號的功率譜密度及帶寬
對OOK調制來說，OOK調制的數字基帶信號是單極性不歸零碼矩形序列，其雙邊功率譜密度中含有離散的直流分量及連續譜，（Ps(f)＝A2[Pb(f-fc)+ Pb(f+fc)）其平均功率譜密度的主瓣寬度為2RB,其所提取的載波可用于相干解調。當信源bit率為R＝b時，光發送器在間隔丁=1／Rb內發送光脈沖P(f)來表示“1”，而用不發光來表示“0”．它所需的帶寬與脈沖寬度成反比，約為Rb= 1／T．
2、OOK信號的解調
OOK信號有2種解調方式：相干解調和非相干解調。相干解調的原理是：首先從接收信號中提取離散的載波分量，使得所恢復的頻率及相位與接收信號的載波同頻同向，然后再將接收信號與恢復載波相乘，經低通濾波后，濾除載頻的2倍頻分量，再從低通濾波輸出信號中設法提取時鐘分量，然后將已經同步的時鐘對輸出信號的眼圖最大睜開出進行周期性抽樣、判決再生出數據信號。
由于OOK信號功率譜密度有離散的載頻分量，所以此載波提取電路可以利用窄帶濾波濾出離散的載頻分量，再通過移相電路就可得到所要求的恢復載波。

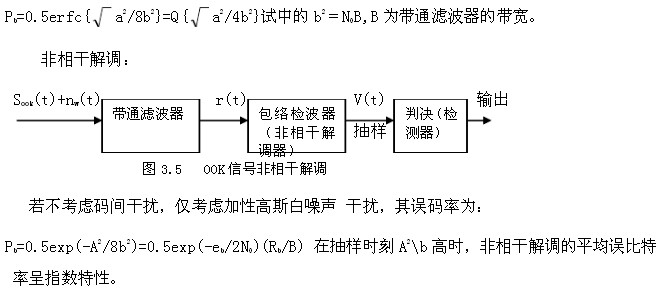

相干解調的誤碼性能：若上圖的接收帶通濾波器及相干解調的低通濾波器帶寬足夠寬，使得該系統在收端抽樣時刻的碼間干擾近似為0，在無碼間干擾的情況下，在加性高斯噪聲干擾條件下，若OOK信號的傳號和空號等概率出現，相干解調的誤比特率為
