4.8.3.3 網絡地址轉換/協議轉換技術

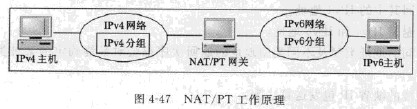

隧道技術一般用于IPv6節點間的通信，而對于IPv4和IPv6節點間的通信，采用直接對IPv4和IPv6報文進行語法和語義翻譯的網絡地址轉換/協議轉換（NAT/PT)技術。基本工作原理如圖4-47所示，當IPv6子網中有IPv6分組發給網關時，網關將其轉化成IPv4分組發向IPv4子網：反過來當IPv4子網中有數據分組要發送時，網關就將其轉化成IPv6分組發向IPv6子網。轉化網關要維護一個IPv4和IPv6地址的映像表。

NAT/PT(NetworkAddressTranslation/ProtocolTranslation)技術是在SIIT(State-lessIP/ICMPTranslator)技術上發展起來的。SIIT是一種網絡層的翻譯技術，NAT/PT技術主要是按照協議規范規定的報頭格式對IPv4和IPv6的協議進行轉化，從而連接IPv4和IPv6兩個部分。協議轉化分為兩個部分，一個是IPv4和IPv6地址的轉化，另外一個是IPv4和IPv6報頭的轉化。
　　(1)地址轉換
IPv4的地址是32位，而IPv6的地址為128位，兩個地址格式不同的地址之間需要建立映像關系。有以下幾種建立方式：封裝IPv4地址為ADDR4類型，封裝IPv6地址為AD>DR6類型，封裝與IPv4兼容IPv6地址為ADDR64類型。
①DNS解析地址
為了擴展DNS使其支持IPv6，IETF先后定義了兩種新的資源記錄類型：AAAA和A6。為了實現IPv4和IPv6的轉化可以擴充DNS服務器，為IPv4或IPv6的網絡提供DNS服務器作“IP轉換欺騙”。IPv4主機（ADDR4）向DNS請求査詢的時候，如果DNS服務器發現目的主機只有IPv6地址（ADDR6），將會返回給該IPv4主機一個IPv4的地址（ADDR64）作為査詢結果。DNS服務器要和NAT-PT轉換網關實時的通信,保持ADDR4、ADDR6和ADDR64這3個地址之間對應關系的更新。這樣NAT-PT網關就可以根據這些信息進行地址/協議轉換。這種轉換同樣適用于當IPv6主機查詢DNS獲得IPv4地址的時候。
　　②IPv4和IPv6地址映像表
地址映像表將IPv4地址和IPv6地址分別看作內部地址和全局地址，或者正好相反。內部的IPv4主機和外部的IPv6主機通信時，將IPv4地址（相當于內部地址）變換成IPv6地址（相當于全局地址），服務器維護一個IPv4與IPv6地址的映像表。反之，當內部IPv6主機和外部IPv4主機進行通倍時，IPv6轉換為IPv4地址。執行NAT/PT的主機上配置了一個地址映像表。這個映像表形如：
10.10.9.200beef：feed：：1234：5678
3ffe：lcff：：bead：ed：cafe：dffd100.10.9.188
　　③利用IPv4兼容IPv6地址
類似于：：10.10.9.188這樣的IPv6地址稱為與IPv4兼容的IPv6地址。在v6結點要訪問v4結點的時候，可以使用這種地址作為IPv6結點去訪問v4結點時的目的地址。NAT/PT網關處理時只要把低32位取出來作為v4包的目的地址即可。對于IPv6地址來說，也可以使用這種與v4兼容的v6地址，但這就要求每個IPv6結點有對應的一個v4地址。
　　(2)報頭轉換
IPv4報頭和IPv6報頭之間有一些字段可以直接轉化，而一些字段是對方特有的，需要特殊處理。
①IPv4ToIPv6
在IPv4沒有分段的情況下，也就是IPv4.Df=0,這個時候偏移量也為0。IPv6的報頭轉換如下：
IPv6.Version=6:將版本變?yōu)?
IPv6.TrafficClass=IPv4.TOS:直接拷貝，或者按照語義予以翻譯IPv6.FlowLabel=0:可以全部置為0
IPv6.PayloadLength=IPv4.length-length(IPv4-header):新的IPv6中的負載長度定義為凈荷的長度，也就是總長度減去IPv4報頭和選項的長度IPv6.Nextheader=IPv4.Protocol:協議字段直接拷貝過來
IPv6.HopLimit=IPv4.TTL-l:逐跳限制和IPv4的生存時間含義相似，如果是跳數為0就要發出ICMP報文給源目的地
IPv6.SourceAddress=ADDR64(IPv4.SourceAddress)：IPv4地址轉換得到的ADDR64地址
IPv6.DestinationAddress=ADDR64(IPv4.DestinationAddress):準備發送的目的地址。
IPv6ToIPv4
在IPv6沒有分段擴展報頭情況下，IPv6轉化到IPv4報頭的算法如下：
IPv4.Version=4:將版本變?yōu)?
IPv4.length=5:沒有選項擴展報頭的情況
IPv4.TOS=IPv6.TrafficClass:直接拷貝，或者按照語義予以翻譯
IPv4.TotalLength=IPv6.Payloadlength+IPv4.length:總長度設S
IPv4.Identification=zero
IPv4.Flags=0
IPv4.FragmentOffset=0
IPv4.Nextheader=IPv6.Protocol:協議字段直接拷貝過來
IPv4.TTL=IPv6.HopLimit-1：IPv4的生存時間和IPv6逐跳限制和含義相似，如果是0就要發出ICMP報文給源目的地
IPv4.HeaderChecksum=sum():需要對IPv4頭做一個校驗和IPv4.Protocol=IPv6.Nextheader:協議字段直接拷貝過來
IPv4.SourceAddress=ADDR64(IPv6.SourceAddress)：IPv6地址轉換得到的AD-DR64地址
IPv4.DestinationAddress=ADDR64(IPv6.DestinationAddress):準備發送的目的地址。
